홈페이지 · 제품 · 핀 헤더 커넥터 · TS-Q002147-184 래치가 있는 2.0mm 피치 수직 SMT 핀 헤더
  • TS-Q002147-184 래치가 있는 2.0mm 피치 수직 SMT 핀 헤더
  • TS-Q002147-184 래치가 있는 2.0mm 피치 수직 SMT 핀 헤더
핀 헤더 커넥터

TS-Q002147-184 래치가 있는 2.0mm 피치 수직 SMT 핀 헤더

1.제품 표면은 깨끗하고 녹, 산화, 균열, 코어 결함, 버 및 기타 기계적 손상이 없어야 합니다
2. 플라스틱 소재: 고온 내성 수지; 색상: 천연;
3. 핀 소재: 황동, 주석 도금;
4. 솔더 탭 재질: 황동, 주석 도금.

묻기 PDF 다운로드
이전: TS-Q002154-184 래치가 있는 2.0mm 피치 직각 SMT 핀 헤더다음: TS-Q002133A-184 2.0mm 피치 직각 SMT 핀 헤더
기술 매개변수 사양 도면
구멍 DIMA DIMB DIMC
2 2 8 4.8
3 4 10 6.8
4 6 12 8.8
5 8 14 10.8
6 10 16 12.8
7 12 18 14.8
8 14 20 16.8
9 16 22 18.8
10 18 24 20.8
11 20 26 22.8
12 22 28 24.8
13 24 30 26.8
14 26 32 28.8
15 28 34 30.8
16 30 36 32.8
피치:  2.0mm
정격 전류:  2A (AC/DC)
정격 전압:  250V(AC/DC)
온도 범위:  -25°C에서 +85°C까지
적용 가능한 전선:  AWG #24 – #30
적용 가능한 PCB 두께:  0.8mm – 1.6mm

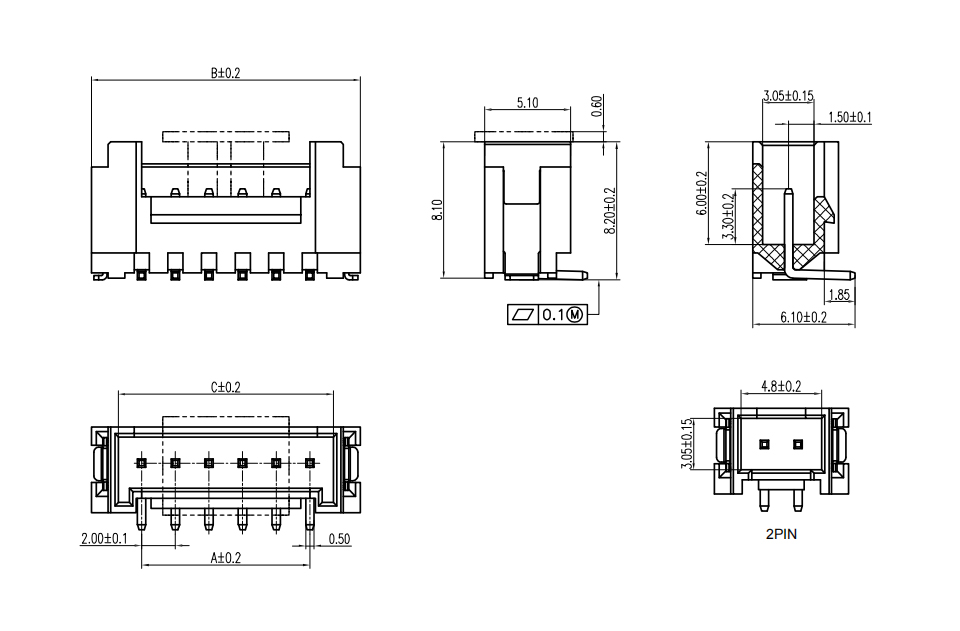

치수 회로도

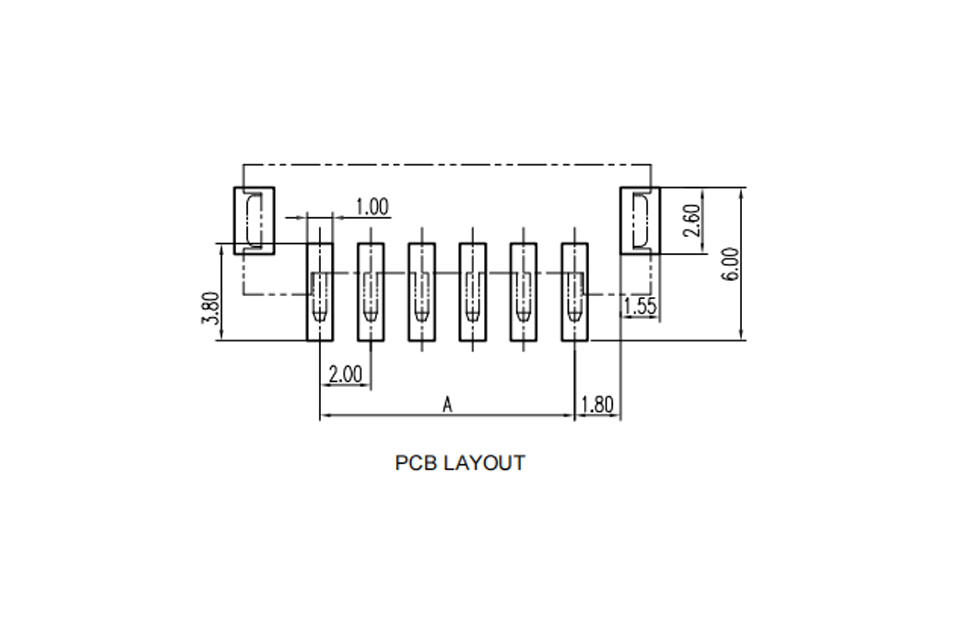

PCB 레이아웃
