TS-Q002495-134 1.25mm 피치 직각 핀 커넥터

묻기 PDF 다운로드
이전: TS-Q024140-0129 1.25mm 피치 초박형 직각 SMT 핀 헤더 커넥터다음: TS-Q002494-134 1.25mm 피치 스트레이트 핀 커넥터
기술 매개변수 사양 도면
폴란드인 유형 치수 mm
A B
2  1.25-2AW 1.25  4.35
3  1.25-3AW 2.50  5.60
4  1.25-4AW 3.75  6.85
5  1.25-5AW 5.00  8.10
6  1.25-6AW 6.25  9.35
7  1.25-7AW 7.50  10.60
8  1.25-8AW 8.75  11.85
9  1.25-9AW 10.00  13.10
10  1.25-10AW 11.25  14.35
11  1.25-11AW 12.50  15.60
12  1.25-12AW 13.75  16.85
13  1.25-13AW 15.00  18.10
14  1.25-14AW 16.25  19.35
15  1.25-15AW 17.50  20.60
16  1.25-16AW 18.75  21.85
극 수:  2–16
적용 가능한 와이어 게이지:  AWG 32–28
적용 가능한 PCB 두께:  0.8mm
온도 범위:  -25°C에서 85°C까지
전압 등급:  125V AC/DC
현재 평점:  1A
접촉 저항:  <0.03 Ω
절연 저항:  >1000 MΩ
저항 전압:  1분 동안 250V AC

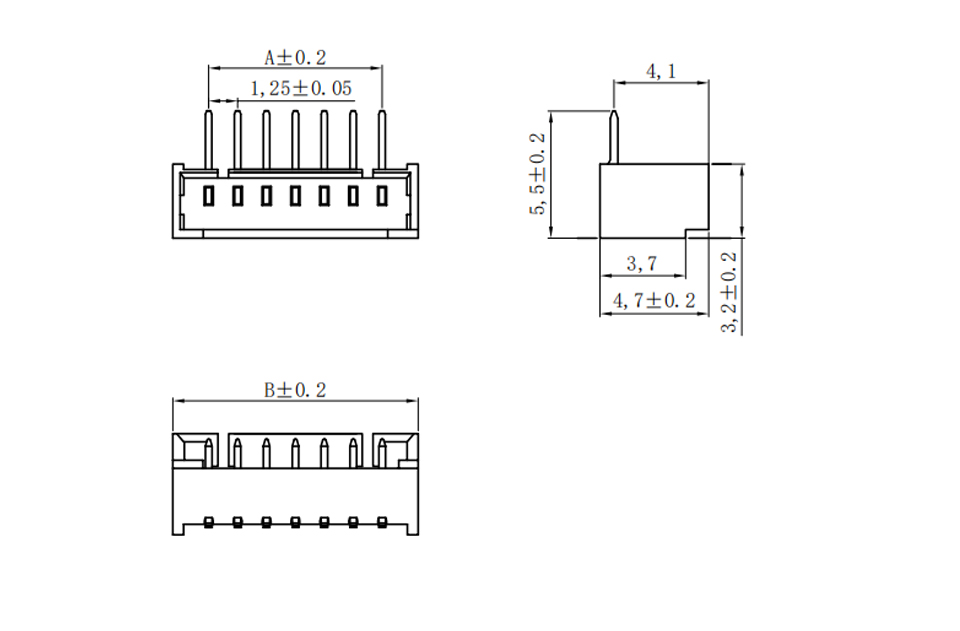

치수 회로도

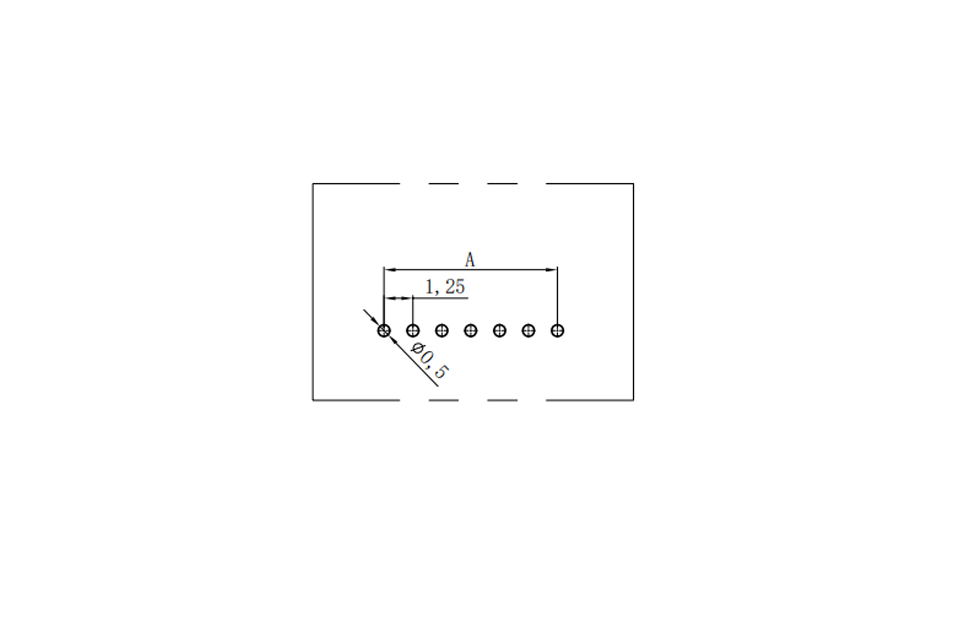

PCB 레이아웃
