홈페이지 · 제품 · 핀 헤더 커넥터 · TS-Q002078-184 1.25mm 피치 직각 SMT 핀 헤더 커넥터
  • TS-Q002078-184 1.25mm 피치 직각 SMT 핀 헤더 커넥터
  • TS-Q002078-184 1.25mm 피치 직각 SMT 핀 헤더 커넥터
핀 헤더 커넥터

TS-Q002078-184 1.25mm 피치 직각 SMT 핀 헤더 커넥터

1. 제품 표면은 깨끗하고 녹, 산화, 균열, 코어 결함, 버 및 기타 기계적 손상이 없어야 합니다
2. 플라스틱 소재: 고온 내성 폴리에스터; 색상: 천연;
3. 접촉핀 재질: 황동, 주석 도금;
4. 솔더 탭 소재: 황동, 주석 도금;

묻기 PDF 다운로드
이전: TS-Q002144 래치가 있는 1.25mm 피치 수직 SMT 핀 헤더 커넥터다음: TS-Q002065-184 1.25mm 피치 수직 SMT 핀 헤더 커넥터
기술 매개변수 사양 도면
코어 수 A B C D
2  1.25  7.25  3.05  7.08
3  2.50  8.50  4.30  8.33
4  3.75  9.75  5.55  9.58
5  5.00  11.00  6.80  10.83
6  6.25  12.25  8.05  12.08
7  7.50  13.50  9.30  13.33
8  8.75  14.75  10.55  14.58
9  10.00  16.00  11.80  15.83
10  11.25  17.25  13.05  17.08
11  12.50  18.50  14.30  18.33
12  13.75  19.75  15.55  19.58
13  15.00  21.00  16.80  20.83
14  16.25  22.25  18.05  22.08
15  17.50  23.50  19.30  23.33
16  18.75  24.75  20.55  24.58
피치:  1.25mm
정격 전류:  1A (AC/DC)
정격 전압:  125V(AC/DC)
온도 범위:  -25°C에서 +85°C까지
적용 가능한 전선:  AWG #26 – #32
적용 가능한 PCB 두께:  0.8mm – 1.6mm

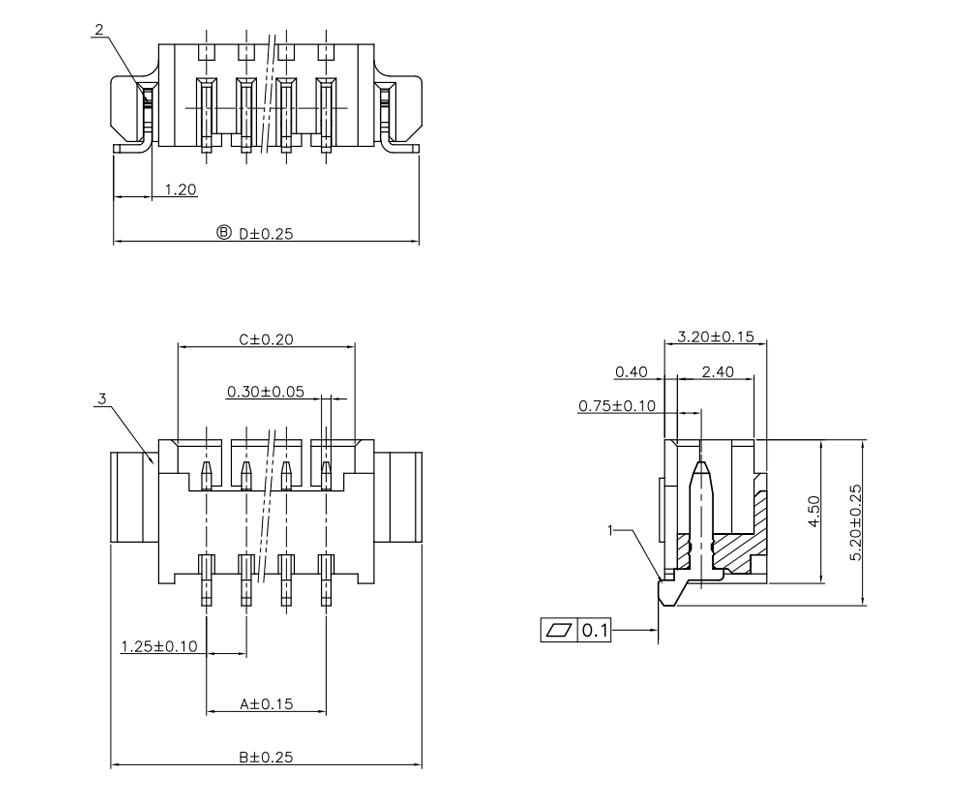

치수 회로도

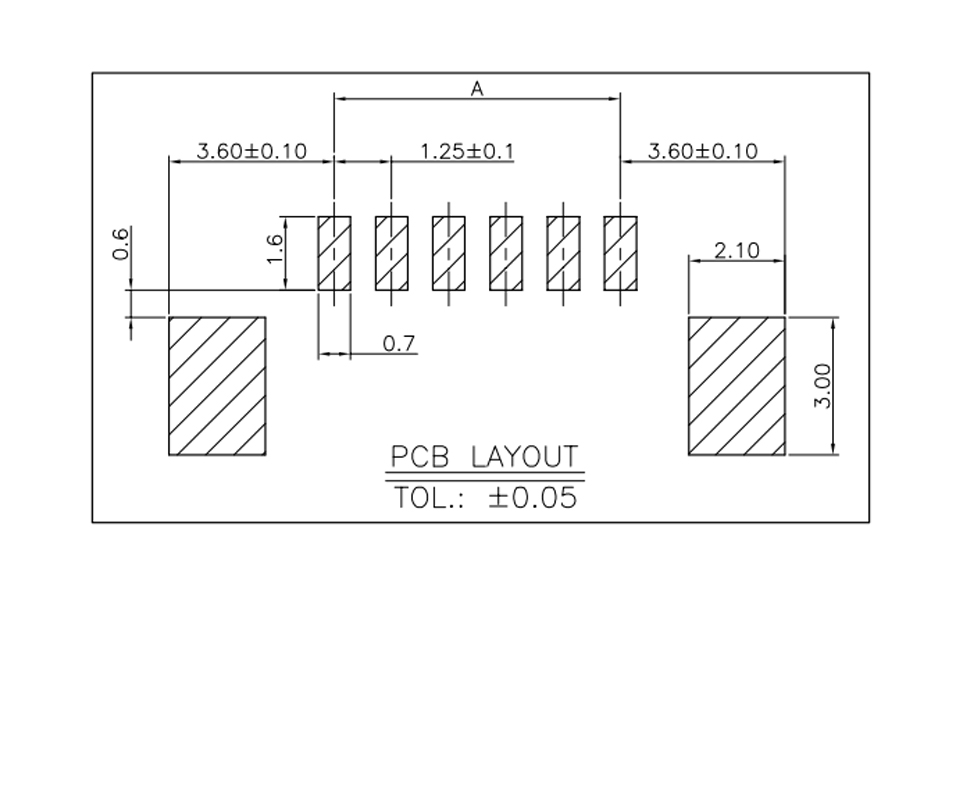

PCB 레이아웃
