홈페이지 · 제품 · 핀 헤더 커넥터 · TS-Q002027 1.0mm 피치 직각 SMT 핀 헤더 커넥터
  • TS-Q002027 1.0mm 피치 직각 SMT 핀 헤더 커넥터
  • TS-Q002027 1.0mm 피치 직각 SMT 핀 헤더 커넥터
핀 헤더 커넥터

TS-Q002027 1.0mm 피치 직각 SMT 핀 헤더 커넥터

1. 플라스틱 표면은 매끄럽고 버, 눈에 보이는 수축, 결함, 균열 등이 없어야 합니다
2. 온도 범위: -25°C에서 +85°C까지;
3. 정격 전류: 15V AC/DC(동등);
4. 접촉 저항: <200 mΩ; 5. 절연 저항: >100 MΩ;
6. 저항 전압: 500V AC/분.

묻기 PDF 다운로드
이전: TS-Q004001 1.0mm 피치 수직 SMT 핀 헤더 커넥터다음: 다음 기사 없음
기술 매개변수 도면
1.0  A B C
1.0 -2P 1 3.25 4.35
1.0 -3P 2 4.25  5.35
1.0 -4P 3 5.25 6.35
1.0 -5P 4 6.25  7.35
1.0 -6P 5 7.25 8.35
1.0 -7P 6 8.25  9.35
1.0 -8P 7 9.25 10.35
1.0 -9P 8 10.25  11.35
1.0 -10P 9 11.25 12.35
1.0 -11P 10 12.25  13.35
1.0 -12P 11 13.25 14.35
1.0 -13P 12 14.25  15.35
1.0 -14P 13 15.25 16.35
1.0 -15P 14 16.25  17.35
1.0 -16P 15 17.25 18.35

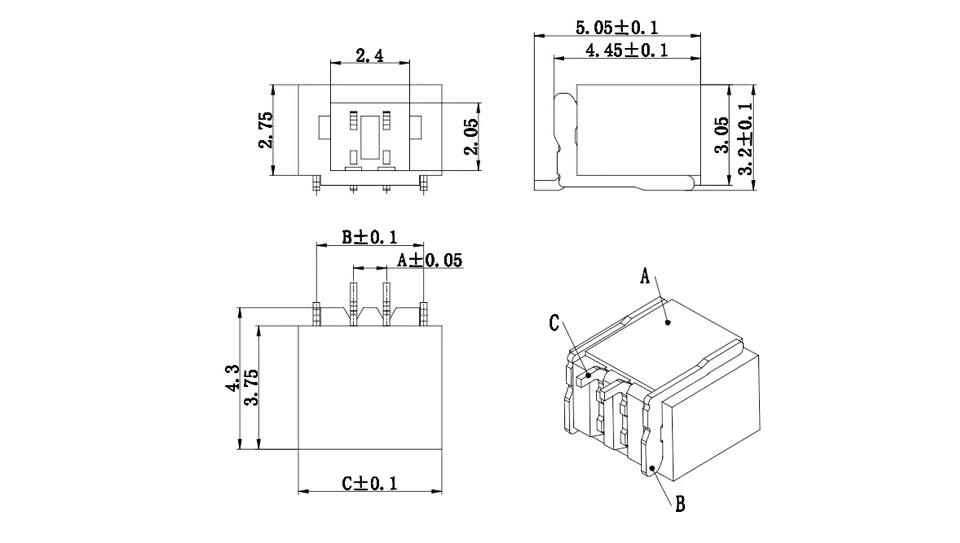

치수 회로도

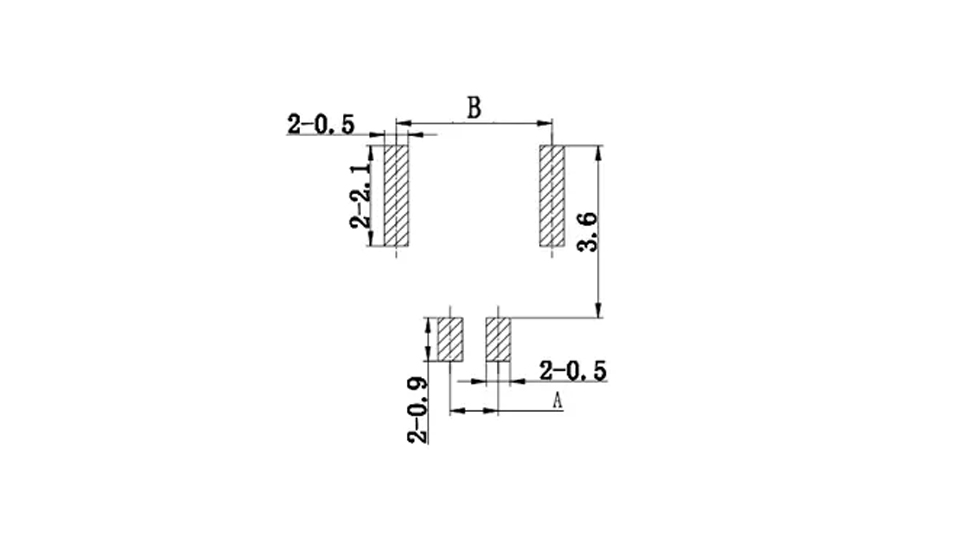

PCB 레이아웃
