홈페이지 · 제품 · 핀 헤더 커넥터 · TS-Q002013-184 1.5mm 피치 직각 SMT 핀 헤더
  • TS-Q002013-184 1.5mm 피치 직각 SMT 핀 헤더
  • TS-Q002013-184 1.5mm 피치 직각 SMT 핀 헤더
핀 헤더 커넥터

TS-Q002013-184 1.5mm 피치 직각 SMT 핀 헤더

1. 제품 표면은 깨끗하고 녹, 산화, 균열, 코어 결함, 버 및 기타 기계적 손상이 없습니다
2. 플라스틱 소재: 고온 내성 폴리에스터; 색상: 천연;
3. 솔더 탭: 황동, 주석 도금;
4. 접촉 핀: 황동, 주석 도금.

묻기 PDF 다운로드
이전: TS-K009026-184 1.5mm 피치 수직 SMT 핀 헤더다음: TS-Q024140-0129 1.25mm 피치 초박형 직각 SMT 핀 헤더 커넥터
기술 매개변수 도면
코어 수 A B C
2 1.5 6 3.6
3 3 7.5 5.1
4 4.5 9 6.6
5 6 10.5 8.1
6 7.5 12 9.6
7 9 13.5 11.1
8 10.5 15 12.6
9 12 16.5 14.1
10 13.5 18 15.6
11 15 19.5 17.1
12 16.5 21 18.6
13 18 22.5 20.1

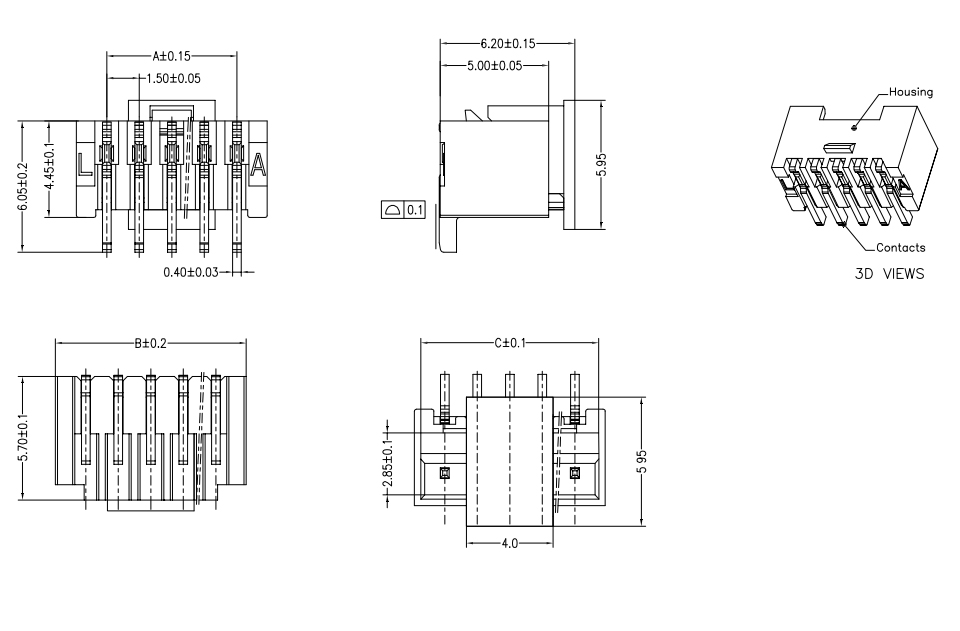

치수 회로도

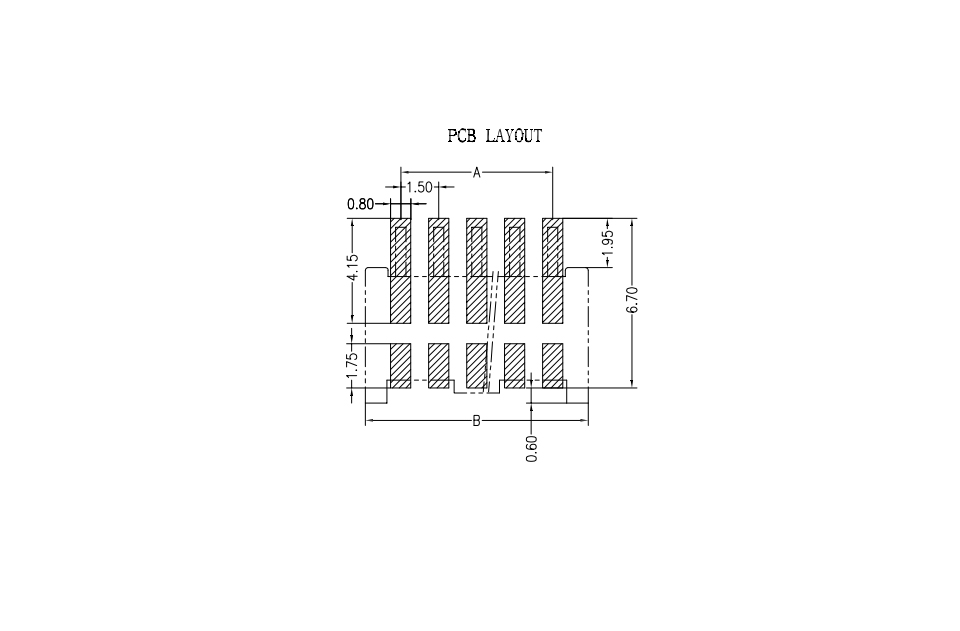

PCB 레이아웃
