홈페이지 · 제품 · 핀 헤더 커넥터 · TS-K009026-184 1.5mm 피치 수직 SMT 핀 헤더
  • TS-K009026-184 1.5mm 피치 수직 SMT 핀 헤더
  • TS-K009026-184 1.5mm 피치 수직 SMT 핀 헤더
핀 헤더 커넥터

TS-K009026-184 1.5mm 피치 수직 SMT 핀 헤더

 1. 제품 표면은 깨끗하고 녹, 산화, 균열, 코어 결함, 버 및 기타 기계적 손상이 없습니다
 2. 플라스틱 소재: 고온 내성 폴리에스터; 색상: 천연;
 3. 솔더 탭: 황동, 주석 도금;
 4. 접촉 핀: 황동, 주석 도금.

묻기 PDF 다운로드
이전: CO-A002013 잠금 래치가 있는 1.5mm 피치 수평 SMT 헤더 커넥터다음: TS-Q002013-184 1.5mm 피치 직각 SMT 핀 헤더
기술 매개변수 사양 도면
코어 수 A B C
2 1.5 6 3.6
3 3 7.5 5.1
4 4.5 9 6.6
5 6 10.5 8.1
6 7.5 12 9.6
7 9 13.5 11.1
8 10.5 15 12.6
9 12 16.5 14.1
10 13.5 18 15.6
11 15 19.5 17.1
12 16.5 21 18.6
13 18 22.5 20.1
피치:  1.5mm
정격 전류:  1A (AC/DC)
정격 전압:  50V(AC/DC)
온도 범위:  -25°C에서 +85°C까지
적용 가능한 전선:  AWG #26 – #32
적용 가능한 PCB 두께:  0.6mm – 1.2mm

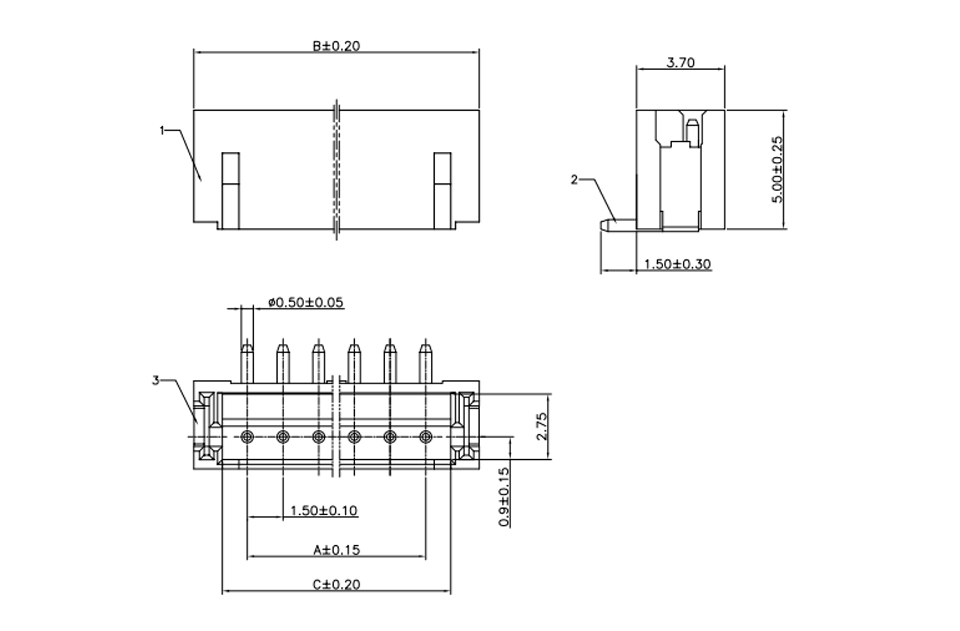

치수 회로도

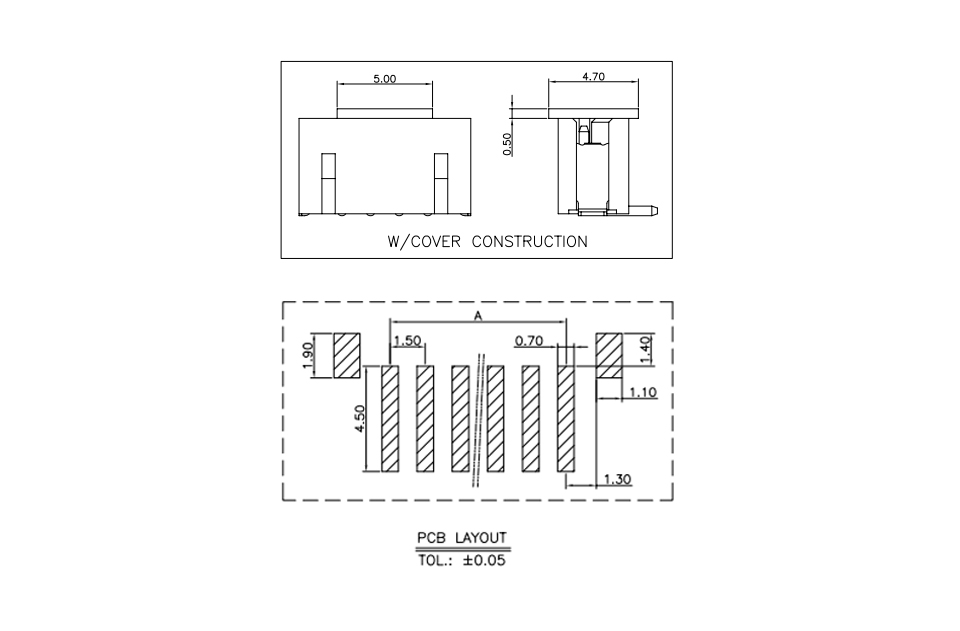

PCB 레이아웃
