CO-A002013 잠금 래치가 있는 1.5mm 피치 수평 SMT 헤더 커넥터

Name: CO-A002013 잠금 래치가 있는 1.5mm 피치 수평 SMT 헤더 커넥터
Rating: 5 (99 reviews)

1. 완성된 제품을 스풀 위에 올려놓으세요. 스풀당 1,000개씩 넣으세요. 각 스풀에 적합성 인증서를 부착한 다음 제품이 들어 있는 스풀을 외부 상자에 넣습니다. 외부 상자에 미리 큰 PE 백을 깔고 외부 상자에 적합성 인증서를 부착합니다.
2. 모든 재료는 유해 물질 관리에 관한 RoHS 표준을 준수해야 합니다.

묻기 PDF 다운로드

이전: CO-A002013 잠금 래치가 있는 1.5mm 피치 수직 SMT 헤더 커넥터 다음: TS-K009026-184 1.5mm 피치 수직 SMT 핀 헤더

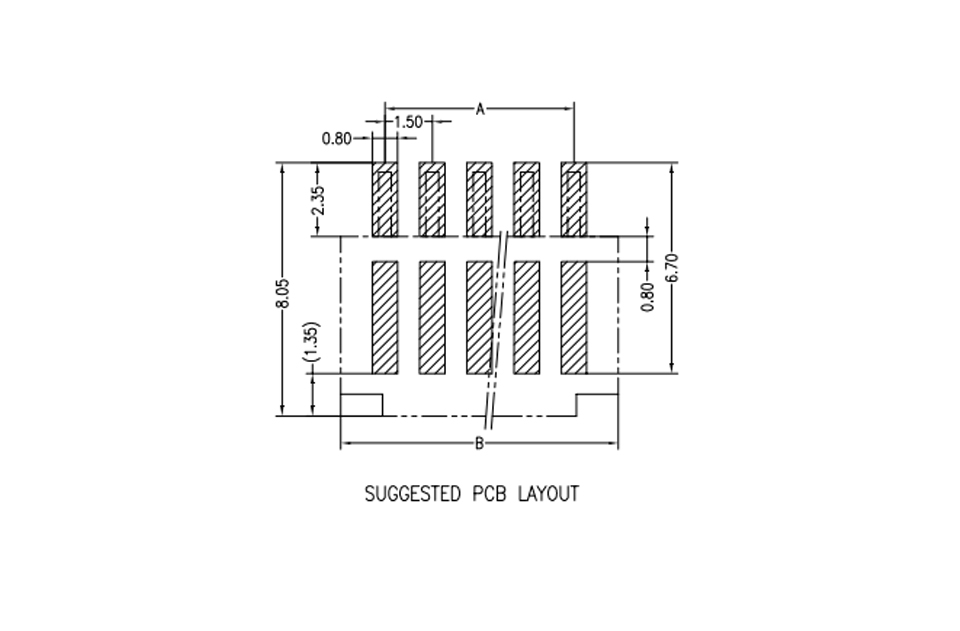

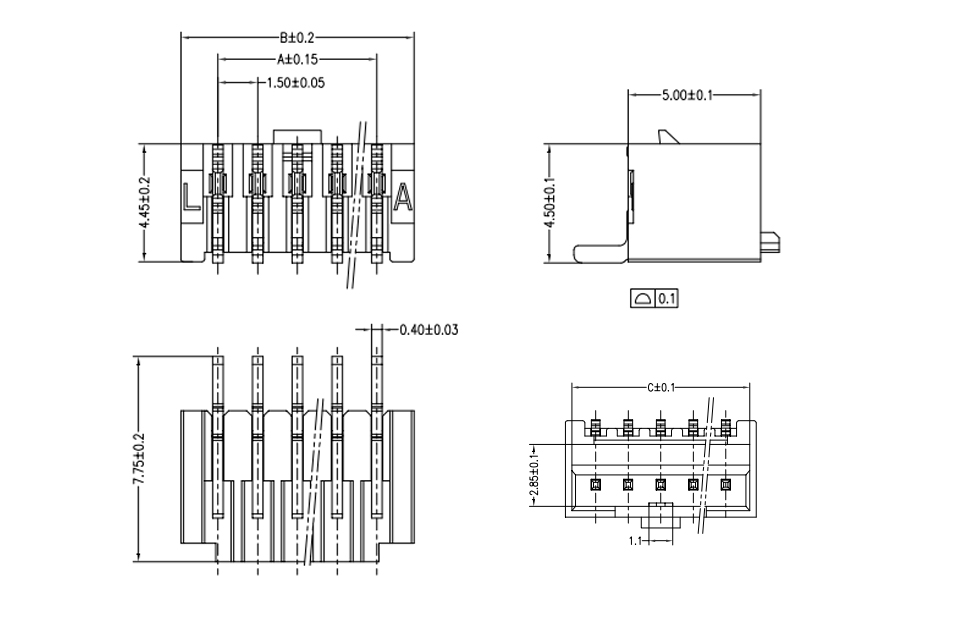

기술 매개변수 사양 도면

핀.	DIM A	DIM B	DIM C
3핀	1.5	4.3	3.7
3 핀	3	5.8	5.2
4 핀	4.5	7.3	6.7
5 핀	6	8.8	8.2
6핀	7.5	10.3	9.7
7핀	9	11.8	11. 20
8핀	10.5	13.3	12.7
9핀	12	14.8	14.2
10핀	13.5	16.3	15.7
11핀	15	17.8	17.2
12핀	16.5	19.3	18.7
13핀	18	20.8	20.2
14핀	19.5	22.3	21.7
15핀	21	23.8	23.2

폴란드인:	02 에서 15
접촉 저항:	<20mΩ
절연 저항:	>1000ΜΩ
정격 전압:	350V AC DC
정격 전류:	3.0A AC DC
전압 유지:	500V AC/분
온도 범위:	-25℃~ +85°℃
주택:	LCP UL94V-0, 내추럴(베이지)
연락처:	인청동/MATTE Sn
