CO-A002013 잠금 래치가 있는 1.5mm 피치 수직 SMT 헤더 커넥터

묻기 PDF 다운로드
이전: CO-A001035-134 1.5mm 피치 직각 핀 커넥터다음: CO-A002013 잠금 래치가 있는 1.5mm 피치 수평 SMT 헤더 커넥터
기술 매개변수 사양 도면
핀. DIM A DIM B DIM C
2핀 1.50  4.30  3.70
3핀 3.00  5.80  5.20
4핀 4.50  7.30  6.70
5핀 6.00  8.80  8.20
6핀 7.50  10.30  9.70
7핀 9.00  11.80  11.20
8핀 10.50  13.30  12.70
9핀 12.00  14.80  14.20
10핀 13.50  16.30  15.70
11핀 15.00  17.80  17.20
12핀 16.50  19.30  18.70
13핀 18.00  20.80  20.20
14핀 19.50  22.30  21.70
15핀 21.00  23.80  23.20
정격 전류:  3.0A
접촉 저항:  50mΩ
절연 저항:  100 MΩ
저항 전압:  500V, 50Hz, 1분

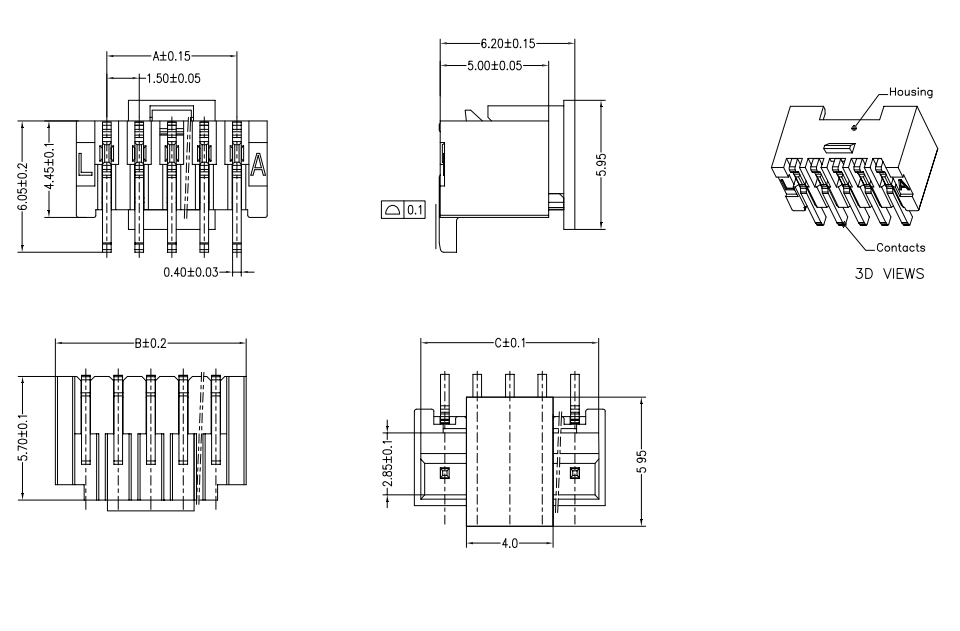

치수 회로도

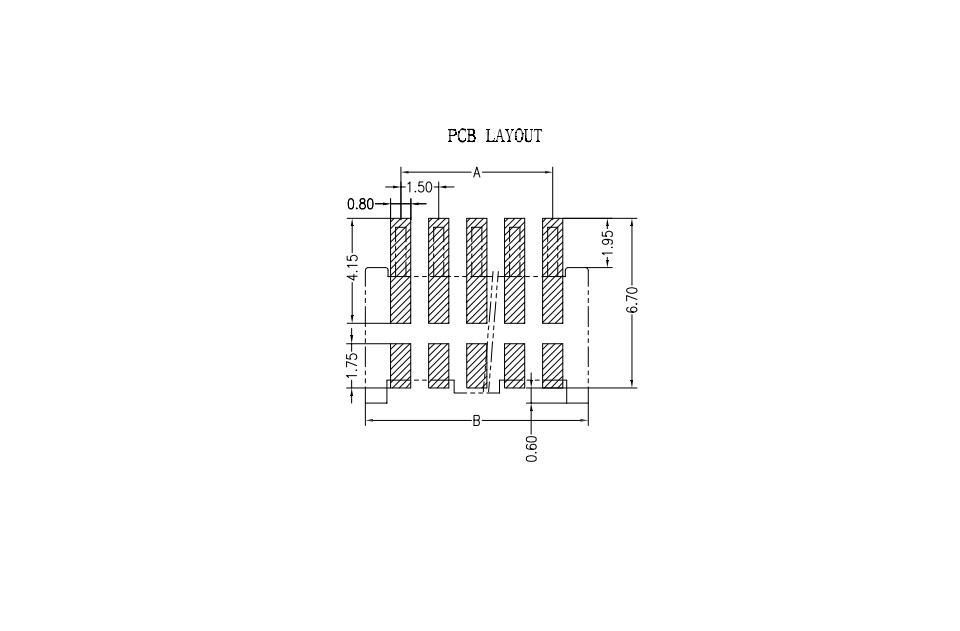

PCB 레이아웃
