홈페이지 · 제품 · 핀 헤더 커넥터 · TS-Q024140-0129 1.25mm 피치 초박형 직각 SMT 핀 헤더 커넥터
  • TS-Q024140-0129 1.25mm 피치 초박형 직각 SMT 핀 헤더 커넥터
  • TS-Q024140-0129 1.25mm 피치 초박형 직각 SMT 핀 헤더 커넥터
핀 헤더 커넥터

TS-Q024140-0129 1.25mm 피치 초박형 직각 SMT 핀 헤더 커넥터

묻기 PDF 다운로드
이전: TS-Q002013-184 1.5mm 피치 직각 SMT 핀 헤더다음: TS-Q002495-134 1.25mm 피치 직각 핀 커넥터

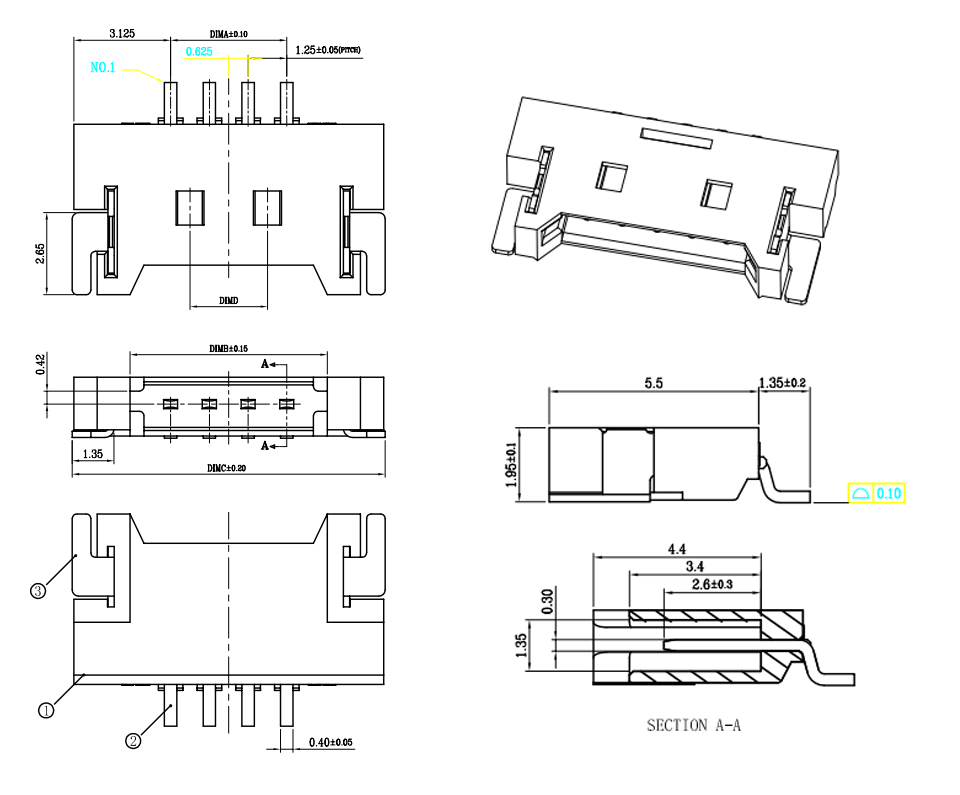

기술 매개변수 사양 도면
CKT DIM A DIM B DIM C DIM D
2  1.25  3.87  7.60  0.00
3  2.50  5.12  8.85  0.00
4  3.75  6.37  10.10  2.50
5  5.00  7.62  11.35  3.75
6  6.25  8.87  12.60  5.00
7  7.50  10.12  13.85  6.25
8  8.75  11.37  15.10  7.50
9  10.00  12.62  16.35  8.75
10  11.25  13.87  17.60  10.00
11  12.50  15.12  18.85  11.25
12  13.75  16.37  20.10  12.50
13  15.00  17.62  21.35  13.75
14  16.25  18.87  22.60  15.00
15  17.50  20.12  23.85  16.25
16  18.75  21.37  25.10  17.50
17  20.00  22.62  26.35  18.75
18  21.25  23.87  27.60  20.00
19  22.50  25.12  28.85  21.25
20  23.75  26.37  30.10  22.50
1. 플라스틱 부품의 표면은 매끄럽고 버가 없어야 하며 눈에 보이는 수축, 결함, 균열 또는 유사한 결함이 없어야 합니다.
2. 온도 범위:  -40°C에서 85°C까지.
3. 정격 전압:  125V(AC/DC).
4. 접촉 저항:  <0.02 Ω.
5. 절연 저항:  >100 MΩ.
6. 정격 전류: 적용 가능한 와이어 유형:
A。 AWG #28: 2.5A(핀당)
B。 AWG #30: 1.0A(핀당)
C。 AWG #32: 0.8A(핀당)

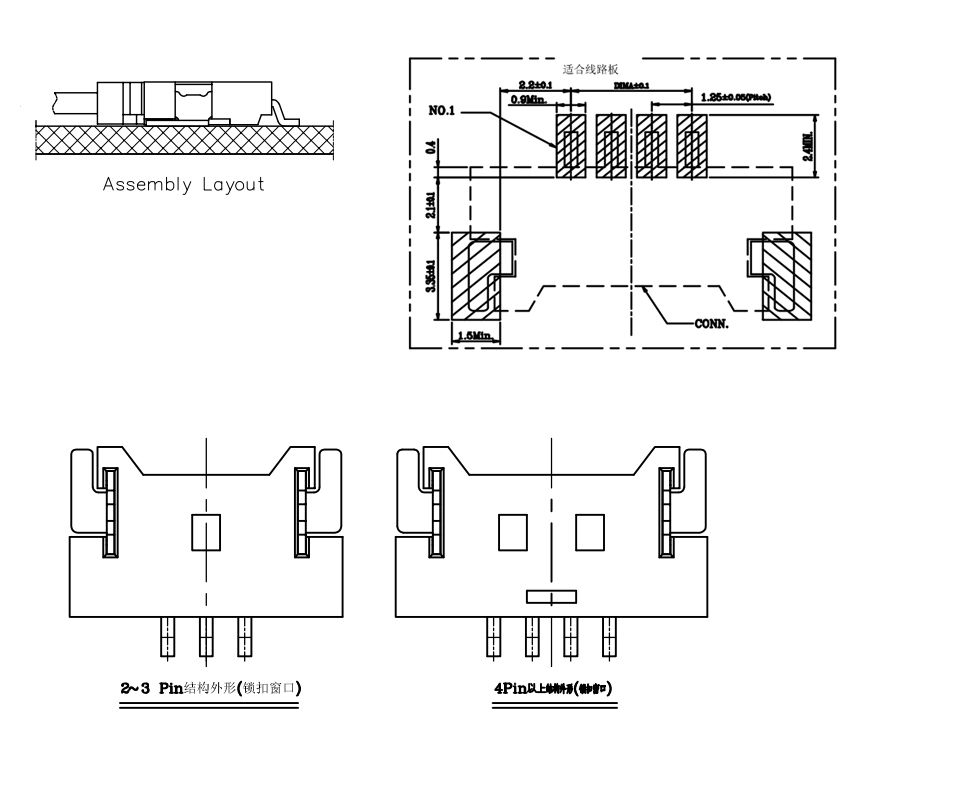

치수 회로도
PCB 레이아웃
