핀 헤더 커넥터

TS-Q002492-184 0.8mm 피치 수직 SMT 핀 헤더 커넥터

1. 커넥터 표면 청소, 녹, 산화물, 균열, 코어 누락, 버 및 기타 기계 손상 없음.
2. 주거: LCP, 색깔: 자연적인.
3. 연락처: 인청동 주석 도금.
4. 피팅 네일: 인청동 주석 도금.

묻기 PDF 다운로드
이전: TS-Q002493-184 0.8mm 피치 직각 SMT 핀 헤더 커넥터다음: TS-Q004001 1.0mm 피치 수직 SMT 핀 헤더 커넥터
기술 매개변수 사양 도면
접촉 번호 D마 D엠B D엠C D엠D
2  0.8  3.04  3.8  1.9
3  1.6  3.84  4.6  2.7
4  2.4  4.64  5.4  3.5
5  3.2  5.44  6.2  4.3
6  4.0  6.24  7.0  5.1
7  4.8  7.04  7.8  5.9
8  5.6  7.84  8.6  6.7
9  6.4  8.64  9.4  7.5
10  7.2  9.44  10.2  8.3
11  8.0  10.24  11.0  9.1
12  8.8  11.04  11.8  9.9
13  9.6  11.84  12.6  10.7
14  10.4  12.64  13.4  11.5
15  11.2  13.44 14.2  12.3
16  12.0  14.24 15.0  13.1
17  12.8  15.04  15.8  13.9
18  13.6  15.84  16.6  14.7
19  14.4  16.64  17.4  15.5
20  15.2  17.44 18.2  16.3
피치:  0.8mm
정격 전류:  0.7A(ac/DC)
정격 전압:  30V(AC/DC)
온도 범위:  -25°C에서 +85°C까지
적용 가능한 와이어 게이지:  AWG #36
적용 가능한 PCB 두께:  0.8mm

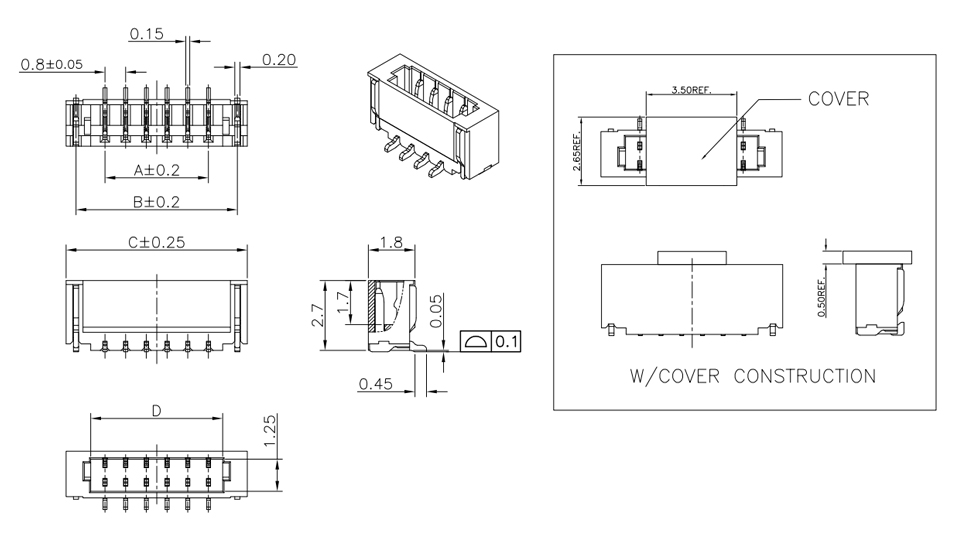

치수 회로도

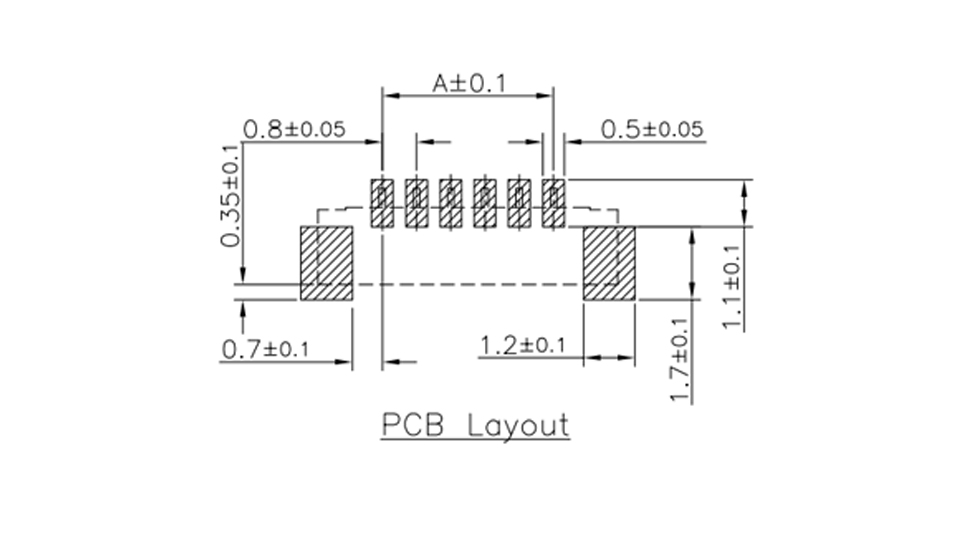

PCB 레이아웃
