TS-Q002046 래치가 있는 1.25mm 피치 직각 SMT 핀 헤더 커넥터

1. 플라스틱 표면은 매끄러워야 하며 버, 눈에 보이는 수축, 결함, 균열 등이 없어야 합니다
2. 온도 범위: -25°C에서 +85°C까지;
3. 정격 전류: 15V AC/DC(동등);
4. 접촉 저항: <200 mΩ;
5. 절연 저항: ≥100 MΩ;
6. 저항 전압: 1분 동안 500V AC.

묻기 PDF 다운로드
이전: TS-Q002065-184 1.25mm 피치 수직 SMT 핀 헤더 커넥터다음: TS-Q002493-184 0.8mm 피치 직각 SMT 핀 헤더 커넥터
기술 매개변수 사양 도면
1.25 수평 표면 장착 A B C
1.25WT-2P 1.25  4.90  5.75
1.25WT-3P 2.50  6.15  7.00
1.25WT-4P 3.75  7.40  8.25
1.25WT-5P 5.00  8.65  9.50
1.25WT-6P 6.25  9.90  10.75
1.25WT-7P 7.50  11.15  12.00
1.25WT-8P 8.75  12.40  13.25
1.25WT-9P 10.00  13.65  오후 2시 50분
1.25WT-10P 11.25  오후 2시 90분  15.75

1. 플라스틱 표면은 매끄러워야 하며 버, 명백한 수축, 결함, 균열 등이 없어야 합니다.
2. 온도 범위: -25℃에서 +85℃까지;
3. 정격 전류: 15V AC DC(동등)
4. 접촉 저항: ≤200밀리옴;
5. 절연 저항: ≥100메가옴;
6. 저항 전압: 500V, AC/분.

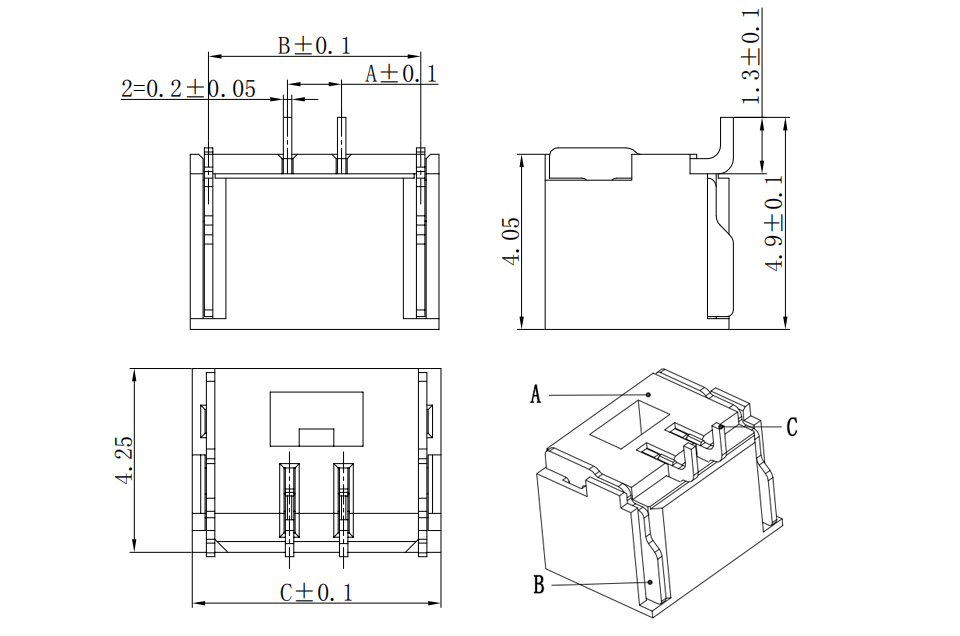

치수 회로도

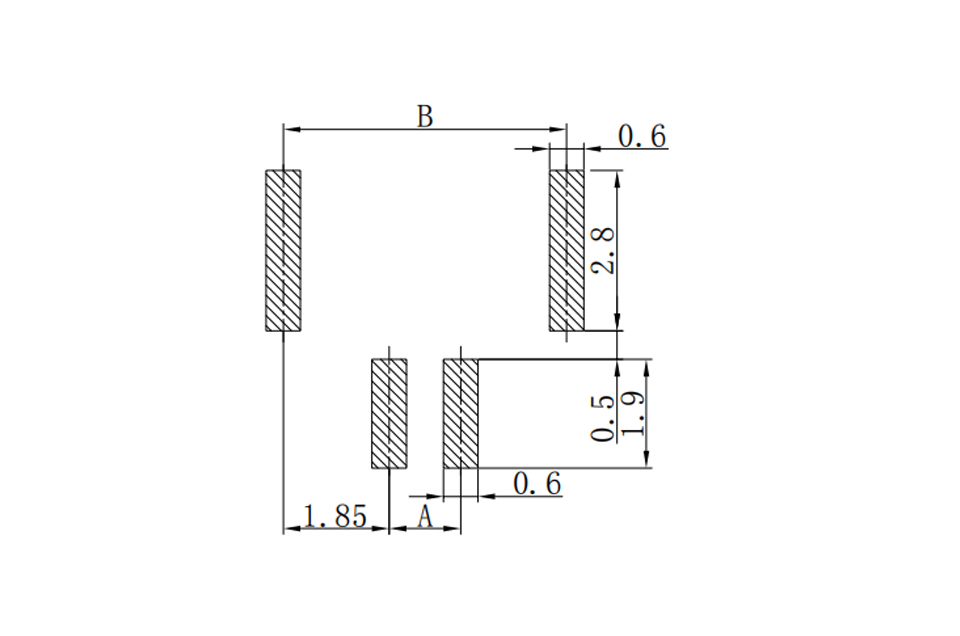

PCB 레이아웃
