TS-Q002494-134 1.25mm 피치 스트레이트 핀 커넥터

묻기 PDF 다운로드
이전: TS-Q002495-134 1.25mm 피치 직각 핀 커넥터다음: TS-Q002144 래치가 있는 1.25mm 피치 수직 SMT 핀 헤더 커넥터

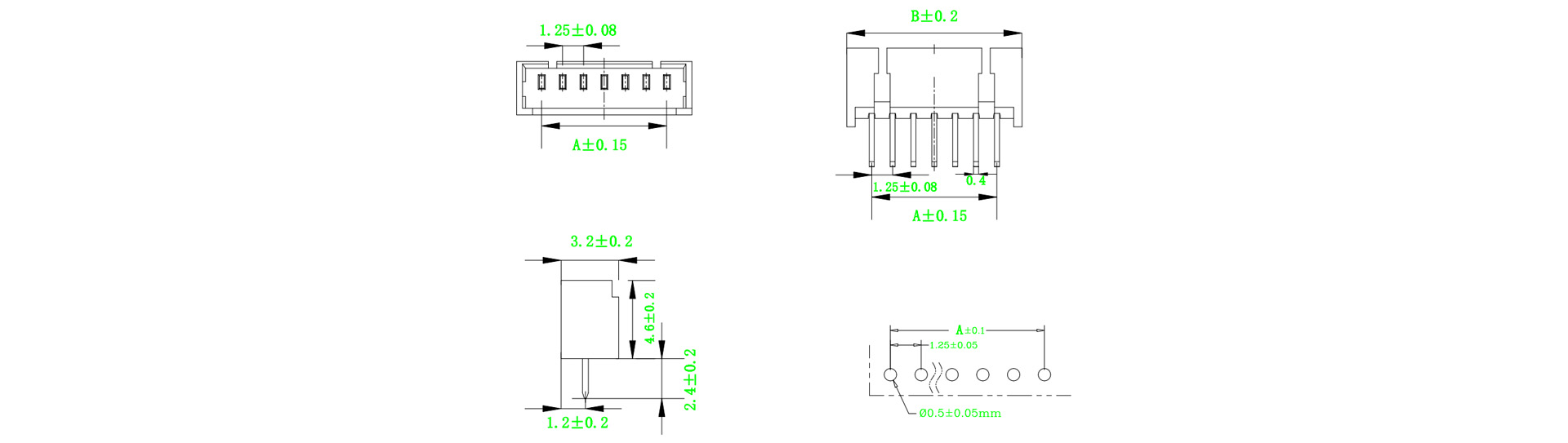

기술 매개변수 사양 도면
폴란드인 유형 치수 mm
A B
2  1.25-2A 1.25  4.35
3 1.25-3A 2.50  5.60
4  125-4A 3.75  6.85
5  1.25-5A 5.00  8.10
6  1.25-6A 6.25  9.35
7  1.25-7A 7.50  10.60
8  125-8A 8.75  11.85
9  1.25-9A 10.00  13.10
10  125-10A 11.25  14.35
11  1.25-11A 12.50  15.60
12  1.25-12A 13.75  16.85
13  1.25-13A 15.00  18.10
14  1.25-14A 16.25  19.35
15  125-15A 17.50  20.60
16  1.25-16A 18.75  21.85
자료: PA66
폴란드인 수:  2–16
적용 가능한 와이어 게이지:  AWG #32 – #28
적용 가능한 PC 보드 두께:  0.8mm
온도 범위:  -25°C에서 +85°C까지
전압 등급:  125V AC/DC
현재 평점:  1A
접촉 저항:  ≤ 0.03 Ω
절연 저항:  ≥ 1000 MΩ
전압 유지:  250V AC / 1분
재료:  웨이퍼 — 베이지(열가소성), UL94V-0
치수
