홈페이지 · 제품 · 핀 헤더 커넥터 · TS-Q002133A-184 2.0mm 피치 직각 SMT 핀 헤더
  • TS-Q002133A-184 2.0mm 피치 직각 SMT 핀 헤더
  • TS-Q002133A-184 2.0mm 피치 직각 SMT 핀 헤더
핀 헤더 커넥터

TS-Q002133A-184 2.0mm 피치 직각 SMT 핀 헤더

1. 제품 표면은 깨끗하고 녹, 산화, 균열, 코어 결함, 버가 없어야 합니다
및 기타 기계적 손상;
2. 플라스틱 소재: 고온 내성 폴리에스터; 색상: 천연;
3. 접촉 핀/납땜 탭: 황동, 주석 도금;

묻기 PDF 다운로드
이전: TS-Q002147-184 래치가 있는 2.0mm 피치 수직 SMT 핀 헤더다음: TS-Q002124-184 2.0mm 피치 수직 SMT 핀 헤더
기술 매개변수 사양 도면
피치:  2.0mm
정격 전류:  2A AC, DC
정격 전압:  100V AC, DC
온도 범위:  -25°C에서 +85°C까지
적용 가능한 전선:  AWG #24–#32
적용 가능한 PC 보드 두께:  0.8mm–1.6mm
코어 수 A B C
2  2.0  7.9  4.7
3  4.0  9.9  6.7
4  6.0  11.9  8.7
5  8.0  13.9  10.7
6  10.0  15.9  12.7
7  12.0  17.9  14.7
8  14.0  19.9  16.7
9  16.0  21.9  18.7
10  18.0  23.9  20.7
11  20.0  25.9  22.7
12  22.0  27.9  24.7
13  24.0  29.9  26.7
14  26.0  31.9  28.7
15  28.0  33.9  30.7
16  30.0  35.9  32.7

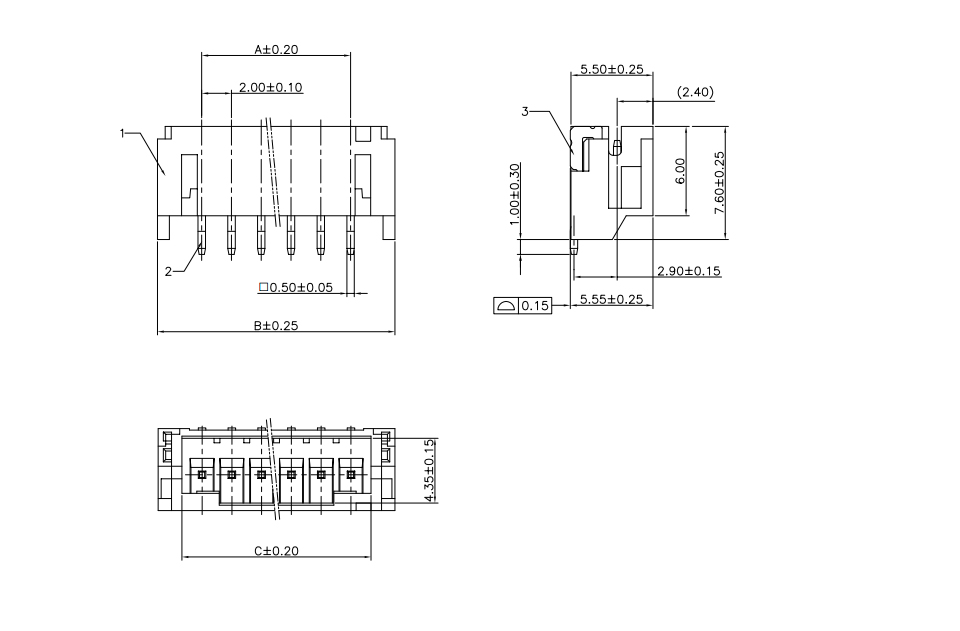

치수 회로도

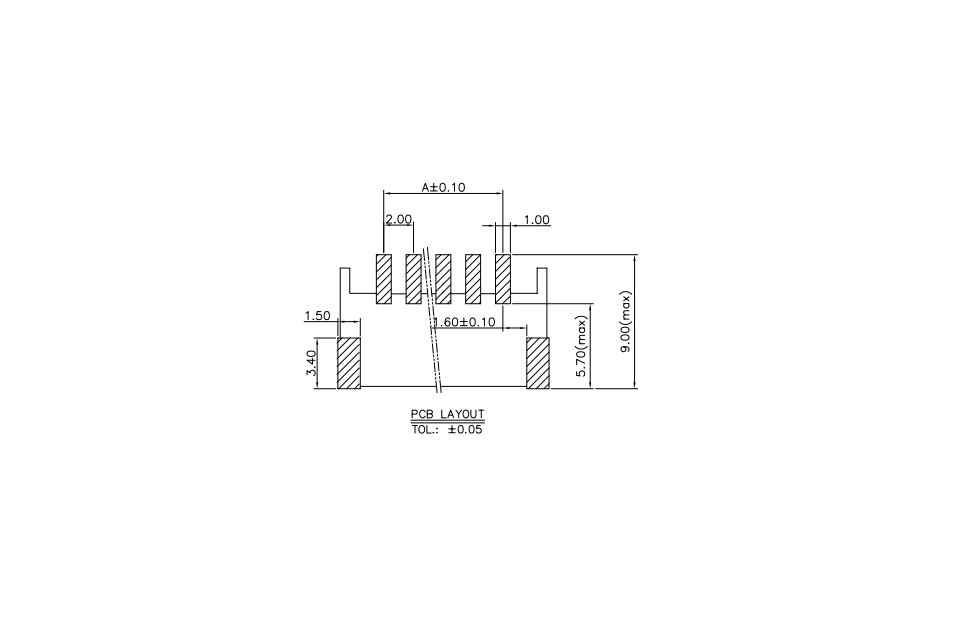

PCB 레이아웃
