홈페이지 · 제품 · 핀 헤더 커넥터 · TS-Q002154-184 래치가 있는 2.0mm 피치 직각 SMT 핀 헤더
  • TS-Q002154-184 래치가 있는 2.0mm 피치 직각 SMT 핀 헤더
  • TS-Q002154-184 래치가 있는 2.0mm 피치 직각 SMT 핀 헤더
핀 헤더 커넥터

TS-Q002154-184 래치가 있는 2.0mm 피치 직각 SMT 핀 헤더

1. 제품 표면은 깨끗하고 녹, 산화, 균열, 코어 결함, 버가 없어야 합니다
및 기타 기계적 손상;
2. 플라스틱 소재: 고온 내성 수지; 색상: 천연;
3. 핀 소재: 황동, 주석 도금;
4. 솔더 탭 소재: 황동, 주석 도금

묻기 PDF 다운로드
이전: TS-Q002210-134 2.0mm 피치 스트레이트 핀 커넥터다음: TS-Q002147-184 래치가 있는 2.0mm 피치 수직 SMT 핀 헤더
기술 매개변수 사양 도면
구멍 DIMA DIMB DIMC
2 2 8 4.8
3 4 10 6.8
4 6 12 8.8
5 8 14 10.8
6 10 16 12.8
7 12 18 14.8
8 14 20 16.8
9 16 22 18.8
10 18 24 20.8
11 20 26 22.8
12 22 28 24.8
13 24 30 26.8
14 26 32 28.8
15 28 34 30.8
16 30 36 32.8
코어 수  A B  C
2  2.0  8.0  4.8
3  4.0  10.0  6.8
4  6.0  12.0  8.8
5  8.0  14.0  10.8
6  10.0  16.0  12.8
7  12.0  18.0  14.8
8  14.0  20.0  16.8
9  16.0  22.0  18.8
10  18.0  24.0  20.8
11  20.0  26.0  22.8
12  22.0  28.0  24.8
13  24.0  30.0  26.8
14  26.0  32.0  28.8
15  28.0  34.0  30.8
16  30.0  36.0  32.8

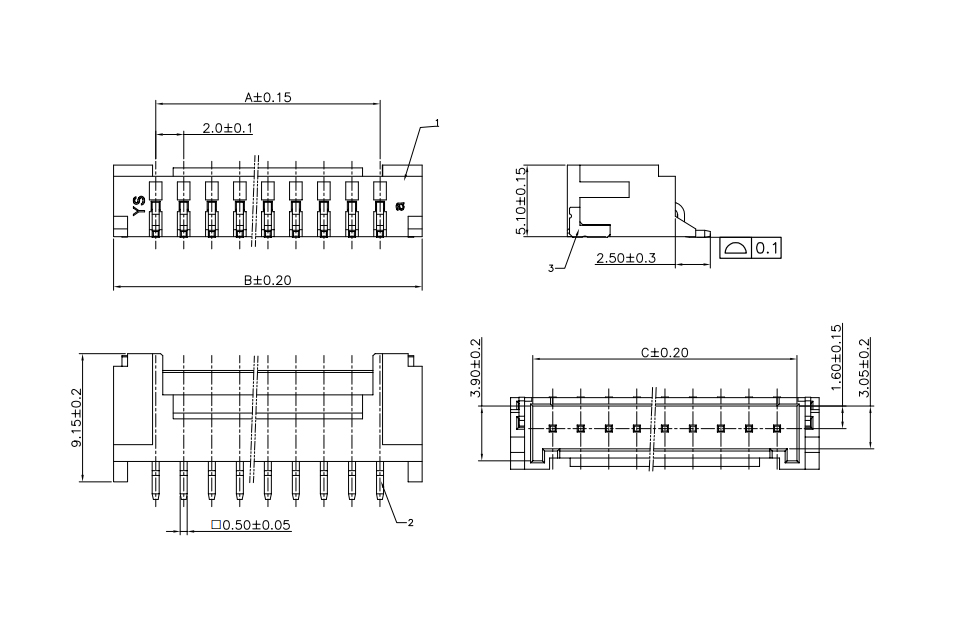

치수 회로도

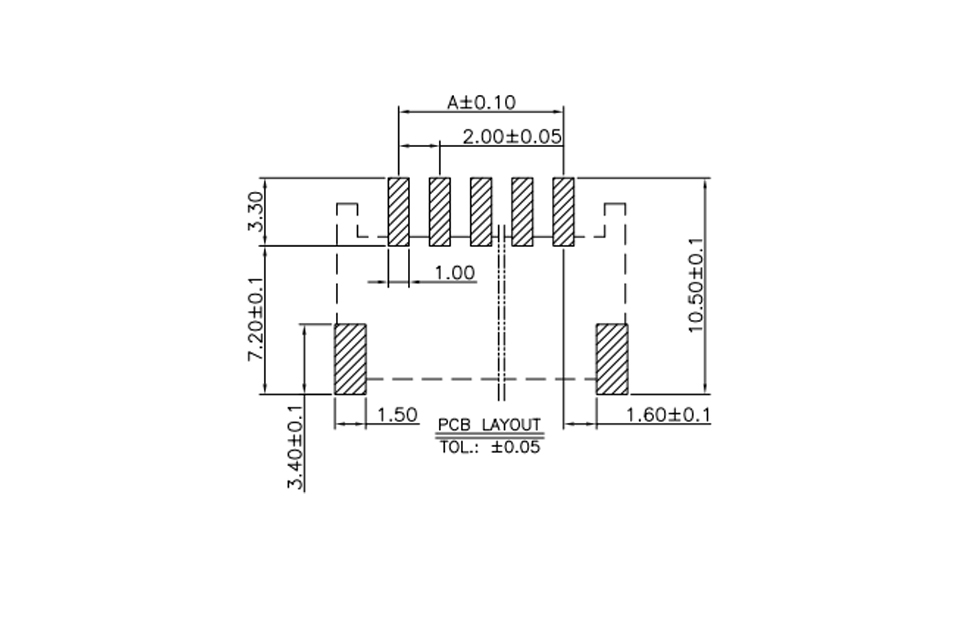

PCB 레이아웃
