TS-K009260 포고 핀 모듈 – 스프링 장착 핀 5개

묻기 PDF 다운로드
이전: TS-K009257 포고핀 모듈-02다음: TS-K009259 포고 핀 모듈 - 04 황동 포스트

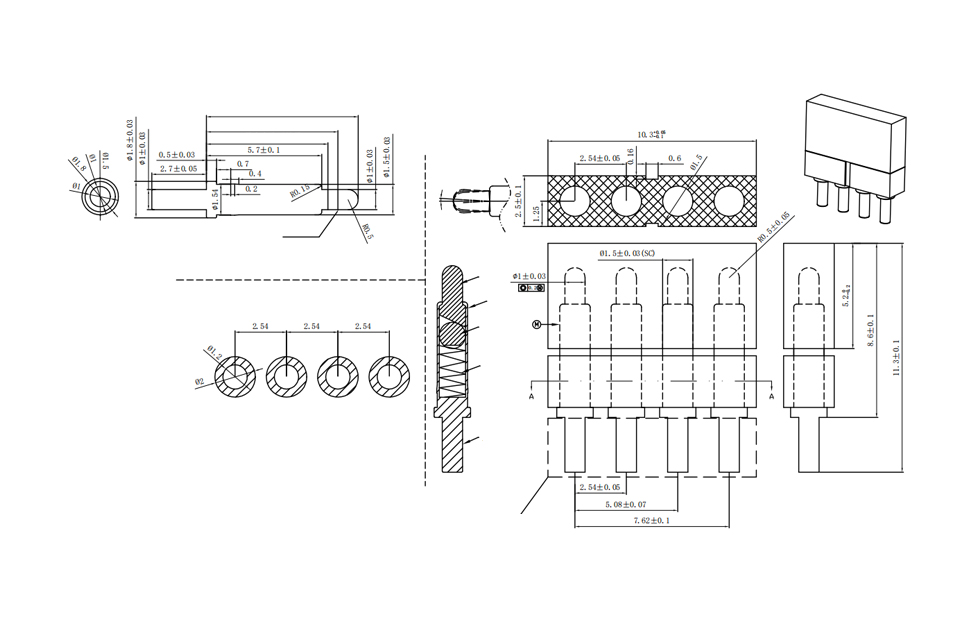

기술 매개변수 도면
바늘:  황동
소매:  황동
강철 공:  SUS304
봄:  SUS304
플라스틱:  PA9T (UL94V-0) 블랙
바늘:  20마이크론 백금 도금, 10마이크론 금 도금,
10마이크론 팔라듐 도금, 3마이크론 금 도금,
40–120마이크론 구리-주석-아연 도금, 80–160마이크론 구리;
볼: 2마이크론 금도금, 50–100마이크론 니켈도금;
바늘 튜브: 10마이크론 백금 도금, 10마이크론 금 도금,
10마이크론 팔라듐 도금, 3마이크론 금 도금,
40–120마이크론 구리-주석-아연 도금, 80–160마이크론 구리; 용접 부위에 3마이크론 금 도금.
사양: 작업 높이 1.5mm, 스프링 힘 150g ± 20
최대 압축 행정:  1.5mm
서B스 수명:  10,000 주기 이상
정격 최대 전압 및 전류:  24V DC, 5A
접촉 저항:  50mΩ 미만
환경 매개변수: 5.1 고온 저항: 260 °C
5.2 보관 및 작동 온도 범위: -40 °C에서 85 °C
5.3 습도 범위: 10% RH에서 90% RH
5.4 염수 분무: 5% 산업용 염화나트륨 용액에서 192시간 후 부식 없음 5.5 245°C ±5의 온도에서 납땜 영역 >95%의 납땜 적용 범위
방수 요구 사항:  핀과 플라스틱 하우징 사이의 결합 인터페이스는 IPX5를 충족해야 합니다
참고사항:  전류가 1A를 초과하면 시간 지연 회로(3초)를 통합해야 합니다
무게:  0.55g
회로도
PCB 레이아웃
