전자 커넥터 스프링 핀

TS-K009259 포고 핀 모듈 - 04 황동 포스트

묻기 PDF 다운로드
이전: TS-K009260 포고 핀 모듈 – 스프링 장착 핀 5개다음: TS-K009256 포고핀-01

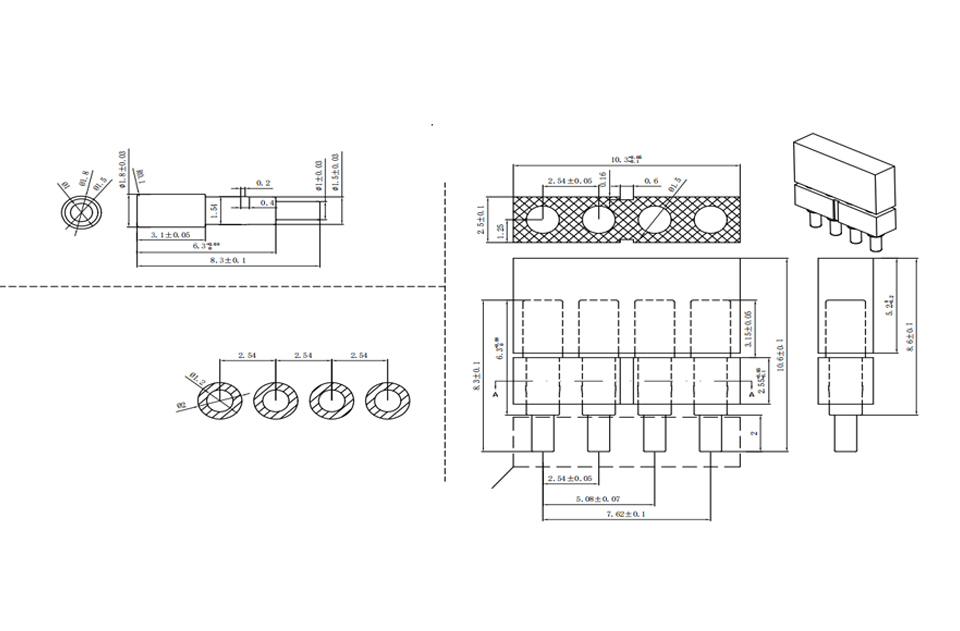

기술 매개변수 도면
구리 핀:  황동; 플라스틱: PA9T(UL94V-0), 검정색
표면 처리 매개변수:  구리 기둥은 10미크론 금층 위에 20미크론 백금층으로 도금되고, 이어서 10미크론 팔라듐층과 3미크론 금층이 도금됩니다. 도금 두께는 구리-주석-아연 합금의 경우 40마이크론에서 120마이크론, 구리의 경우 80마이크론에서 160마이크론입니다. 납땜 영역은 3마이크로인치의 금으로 도금됩니다.
서B스 수명:  10,000 주기 이상
정격 최대 전압 및 전류:  24V DC, 5A
접촉 저항:  50mΩ 미만
환경 매개변수: 5.1 고온 저항: 260 °C
5.2 보관 및 작동 온도 범위: -40 °C에서 85 °C
5.3 습도 범위: 10% RH에서 90% RH
5.4 소금 분무: 5% 산업용 염화나트륨 용액에서 192시간 후 부식 없음
5.5 245°C ±5의 온도에서 납땜 영역의 납땜 적용 범위 >95%
방수 요구 사항:  핀과 플라스틱 하우징 사이의 결합 인터페이스는 IPX5를 충족해야 합니다
참고사항:  전류가 1A를 초과하면 시간 지연 회로(3초)를 통합해야 합니다
무게:  0.7g
회로도
PCB 레이아웃
