홈페이지 · 제품 · 핀 헤더 커넥터 · TS-S011133-134 래치가 있는 2.54mm 피치 직각 핀 커넥터
  • TS-S011133-134 래치가 있는 2.54mm 피치 직각 핀 커넥터
  • TS-S011133-134 래치가 있는 2.54mm 피치 직각 핀 커넥터
핀 헤더 커넥터

TS-S011133-134 래치가 있는 2.54mm 피치 직각 핀 커넥터

묻기 PDF 다운로드
이전: TS-S011242-134 래치가 있는 2.0mm 피치 직각 핀 커넥터다음: TS-S011022-134 래치가 있는 2.54mm 피치 스트레이트 핀 커넥터
기술 매개변수 사양 도면
기술 사양
폴란드인 수:  2–16
적용 가능한 와이어 게이지:  AWG #28 – #22
적용 가능한 PCB 두께:  1.6mm
온도 범위:  -25°C에서 85°C까지
전압 등급:  250V AC/DC
현재 평점:  3A
접촉 저항:  ≤ 0.02 Ω
절연 저항:  ≥ 1000 MΩ
전압 유지:  1000V AC / 1분
피올레스 집페 치수   mm
A B
2  XHB-2AW 2.50  7.50
3  XHB-3아 5.00  10.00
4  XHB-4AW 7.50  12.50
5  XHB-5아 10.00  15.00
6  XHB-6아 12.50  17.50
7  XHB-7아 15.00  20.00
8  XHB-8AW 17.50  22.50
9  XHB-9아 20.00  25.00
10  XHB-10AW 22.50  27.50
11  XHB-11AW 25.00  30.00
12  XHB-12AW 27.50  32.50

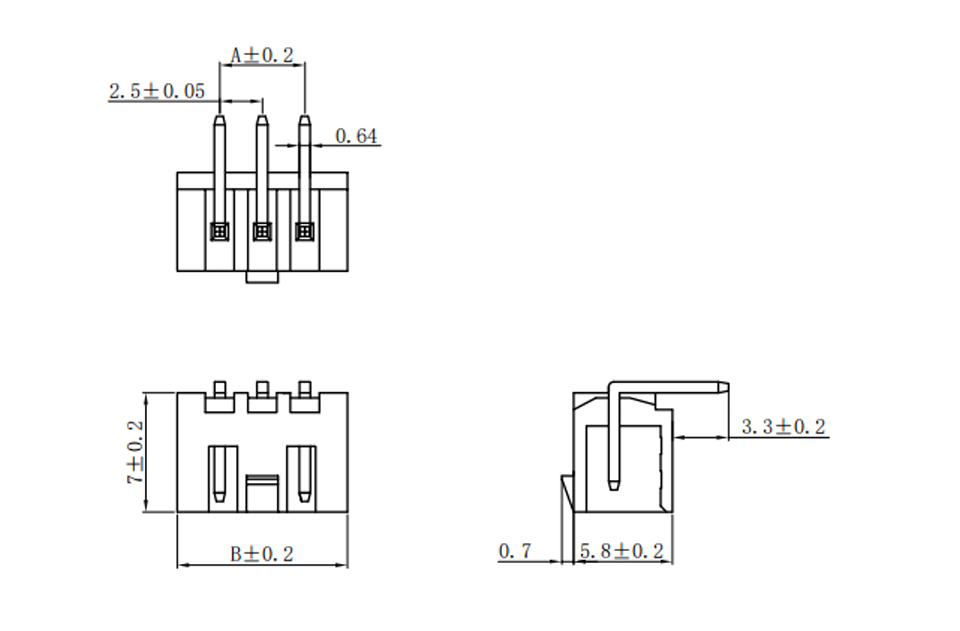

치수 회로도

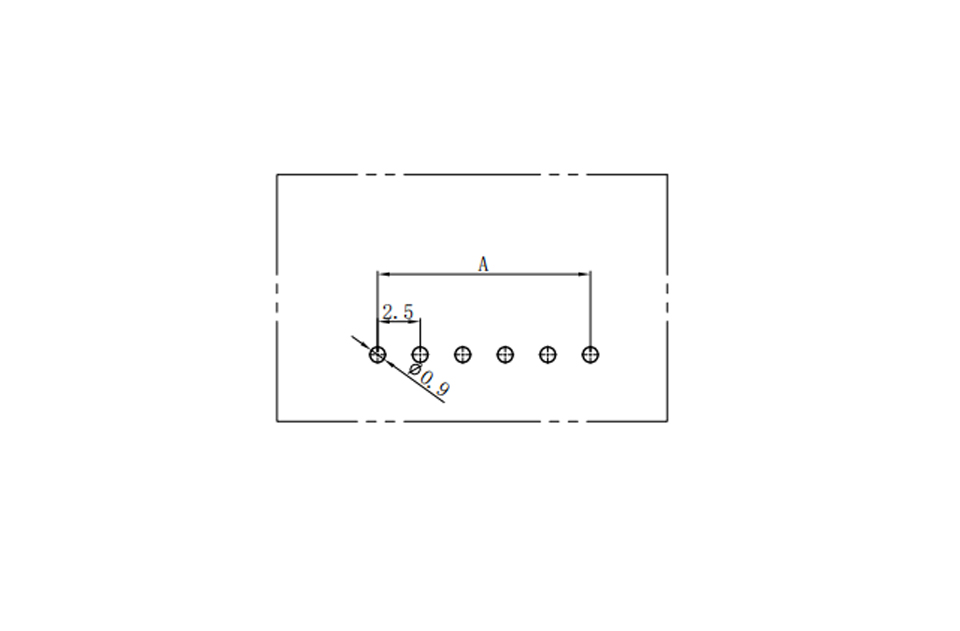

PCB 레이아웃
