홈페이지 · 제품 · 커넥터 잭 시리즈 · Type-C 여성 용기 · TS-S001340-194 L=13.1 유형 C 수직 SMT 여성 콘센트
  • TS-S001340-194 L=13.1 유형 C 수직 SMT 여성 콘센트
  • TS-S001340-194 L=13.1 유형 C 수직 SMT 여성 콘센트
Type-C 여성 용기

TS-S001340-194 L=13.1 유형 C 수직 SMT 여성 콘센트

묻기 PDF 다운로드
이전: TS-S013085-194 L=6.8 Type-C 암컷 용기다음: TS-S013075-0223 L=2.0 Type-C 암컷 용기
기술 매개변수 사양 도면
정격 전류:  3A
접촉 저항:  40mΩ MAX(초기);50mΩ MAX(테스트 후)
절연 저항:  100MΩ 분
유전체 내전압:  100V AC RMS
총 삽입력:  5–20N; (내구성 테스트 후 5–20N)
총 추출력:  8–20N; (내구성 테스트 후 6–20N)
내구성: 5,000주기
고온 저항:  SMT 리플로우 납땜(피크: 260°C +5°C);
플라스틱 하우징에는 물집이나 용융과 같은 결함이 없어야 하며; 변색 및 뒤틀림/변형은 허용 한계 내에서 유지되어야 합니다.
납땜성 테스트:  솔더 적용 범위는 ≥ 95%여야 합니다.
소금 스프레이 테스트:  24시간 MIN
작동 온도:  -25°C에서 +80°C까지
아니요 DIM A DIM B DIMC
HC-F10220103S1 13.10  11.05  4.45
HC-F10220103S2 13.70  11.65  4.95
HC-F10220103S3 오후 3시  12.95  6.25

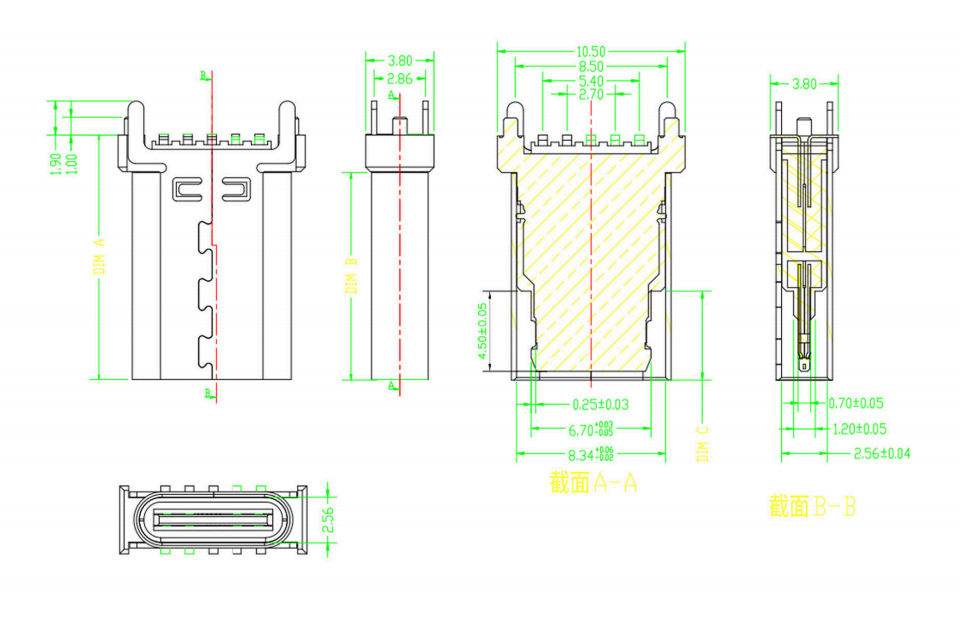

치수 회로도

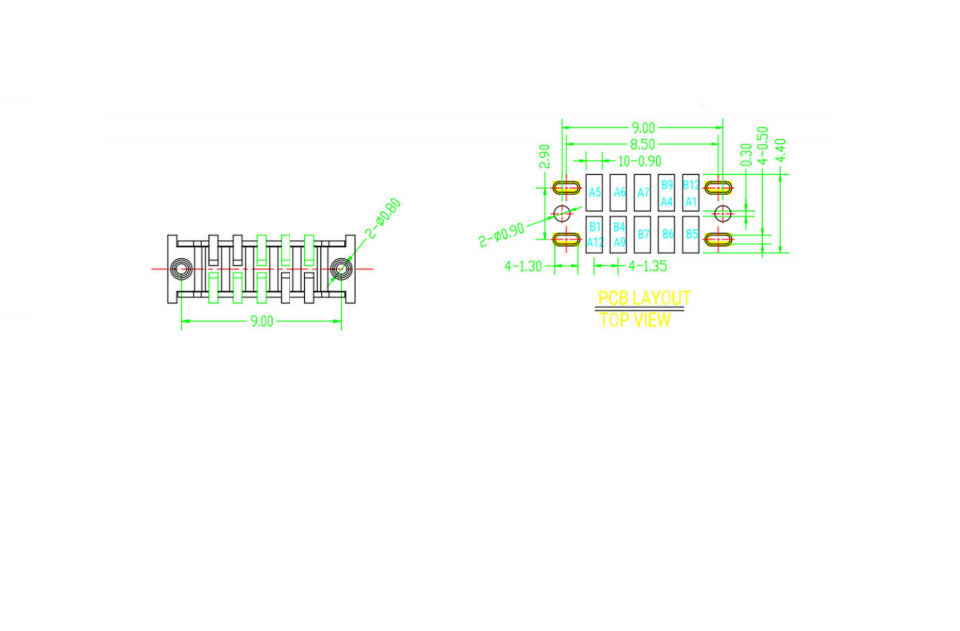

PCB 레이아웃
