홈페이지 · 제품 · 핀 헤더 커넥터 · TS-Q024093-134 2.0mm 피치 직각 핀 커넥터
  • TS-Q024093-134 2.0mm 피치 직각 핀 커넥터
  • TS-Q024093-134 2.0mm 피치 직각 핀 커넥터
핀 헤더 커넥터

TS-Q024093-134 2.0mm 피치 직각 핀 커넥터

묻기 PDF 다운로드
이전: TS-S011015-134 래치가 있는 2.0mm 피치 스트레이트 핀 커넥터다음: TS-Q002210-134 2.0mm 피치 스트레이트 핀 커넥터
기술 매개변수 사양 도면
극 수:  2–20
적용 가능한 와이어 게이지:  AWG 28–22
적용 가능한 PCB 두께:  1.6mm
온도 범위:  –25 °C에서 85 °C까지
전압 등급:  250V AC/DC 전류 정격: 3A
접촉 저항:  ≤0.02Ω
절연 저항:  ≥1000 MΩ
전압 유지:  1000V AC/1분
웨이퍼:  나일론 UL94 V-2(0)
폴란드인 유형 치수 mm
A B
2  PH-2A 2  6
3  PH-3A 4  8
4  PH-4A 6  10
5  PH-5A 8  12
6  PH-6A 10  14
7  PH-7A 12  16
8  PH-8A 14  18
9  PH-9A 16  20
10  PH-10A 18  22
11  PH-11A 20  24
12  PH-12A 22  26
13  PH-13A 24  28
14  PH-14A 26  30
15  PH-15A 28  32
16  PH-16A 30  34

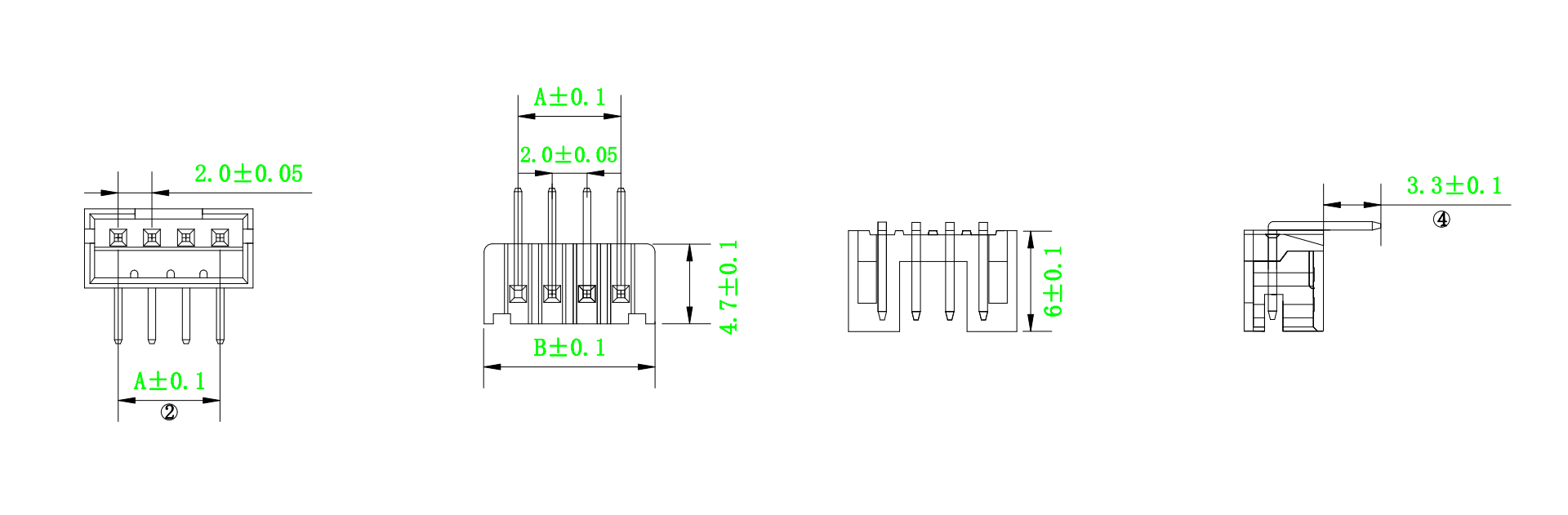

치수
