홈페이지 · 제품 · 핀 헤더 커넥터 · TS-Q002497-282 VH 3.96mm 피치 수직 SMT 헤더 커넥터
  • TS-Q002497-282 VH 3.96mm 피치 수직 SMT 헤더 커넥터
  • TS-Q002497-282 VH 3.96mm 피치 수직 SMT 헤더 커넥터
핀 헤더 커넥터

TS-Q002497-282 VH 3.96mm 피치 수직 SMT 헤더 커넥터

묻기 PDF 다운로드
이전: TS-Q002498-282 VH 3.96mm 피치 수평 SMT 헤더 커넥터다음: CO-A010018-134 2.54mm 피치 직각 핀 커넥터
기술 매개변수 사양 도면
기술 사양
현재 평점:  7A AC, DC
전압 등급:  250V AC, DC
온도 범위:  -25℃~+85℃
접촉 저항:  최대 20mΩ
절연 저항:  1000M Ω 최소
볼탕에 견D기:  1500V AC/분
재료: 웨이퍼 PA9T, UL94V-0
PIN 황동 주석 도금
솔더 타드 황동 주석 도금
핀 치수(mm)
A B 영화
-02AB 3.96  8.68  11,88
-03AB 7.92  12.64  15.84
-04AB 11,88  16.60  19.80
-05AB 15.84  20,56  23.76
-06AB 19.80  24.52  27.72
-07AB 23.76  28,48  31.68
-08AB 27.72  32,44  35.64
-09AB 31.68  36.40  39.60
-10AB 35.64  40.36  43.56
-11AB 39.60  44.32  47.52
-12AB 43.56  48.28  51.48

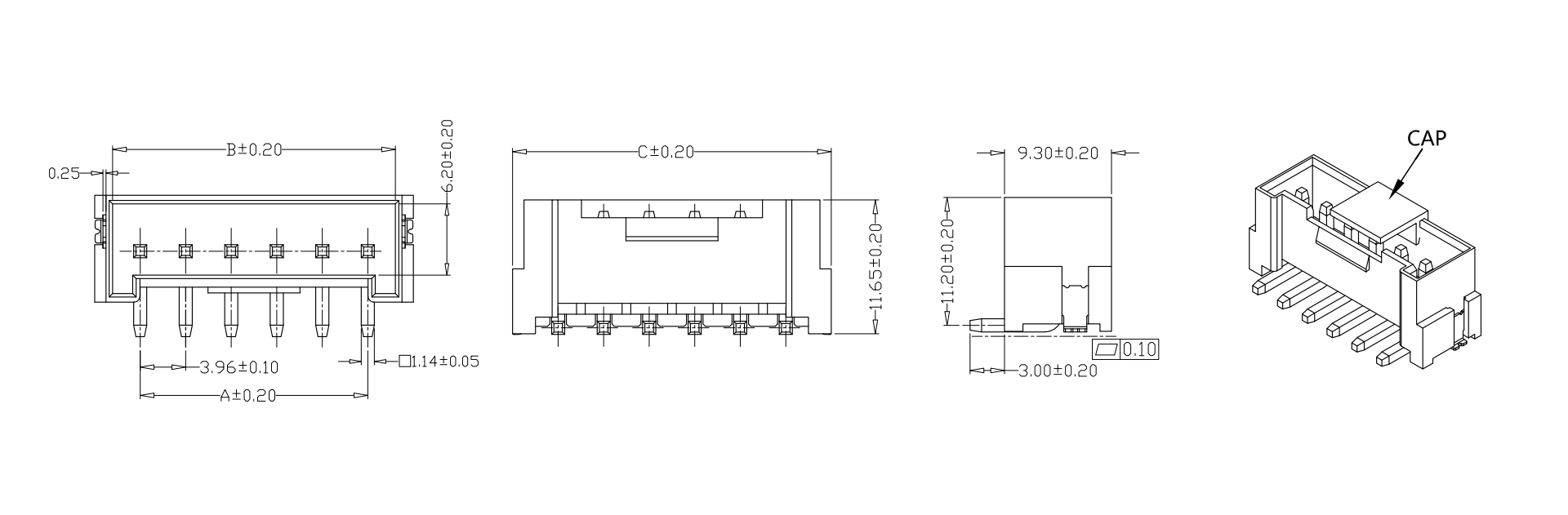

치수
