홈페이지 · 제품 · 핀 헤더 커넥터 · TS-Q002321-134 4.2mm 피치 직각 핀 커넥터
  • TS-Q002321-134 4.2mm 피치 직각 핀 커넥터
  • TS-Q002321-134 4.2mm 피치 직각 핀 커넥터
핀 헤더 커넥터

TS-Q002321-134 4.2mm 피치 직각 핀 커넥터

묻기 PDF 다운로드
이전: TS-Q027002-134 4.2mm 피치 스트레이트 핀 커넥터다음: TS-Q003021 4.0mm 피치 수평 SMT 헤더 커넥터
기술 매개변수 사양 도면
기술 사양
폴란드인 수:  2–12
적용 가능한 와이어 게이지:  AWG #18–#22
적용 가능한 PCB 두께:  1.7mm
온도 범위:  -25°C에서 +85°C까지
전압 등급:  300V AC/DC
현재 평점:  7.5A
접촉 저항:  ≤0.015Ω
절연 저항:  ≥1000MΩ
전압 유지:  1000V AC / 1분
구멍 T유형 치수 mm
A B
2  5569-2*1AW / 5.40
4  5569-2*2AW 4.20  9.60
6  5569-2*3AW 8.40  13.80
8  5569-2*4AW 12.60  18.00
10  5569-2*5AW 16.80  22.20
12  5569-2*6AW 21.00  26.40
14  5569-2*7AW 25.20  30.60
16  5569-2*8AW 29.40  34.80
18  5569-2*9AW 33.60  39.00
20  5569-2*10AW 37.80  43.20
22  5569-2*11AW 42.00  47.40
24  5569-2*12AW 46.00  51.60

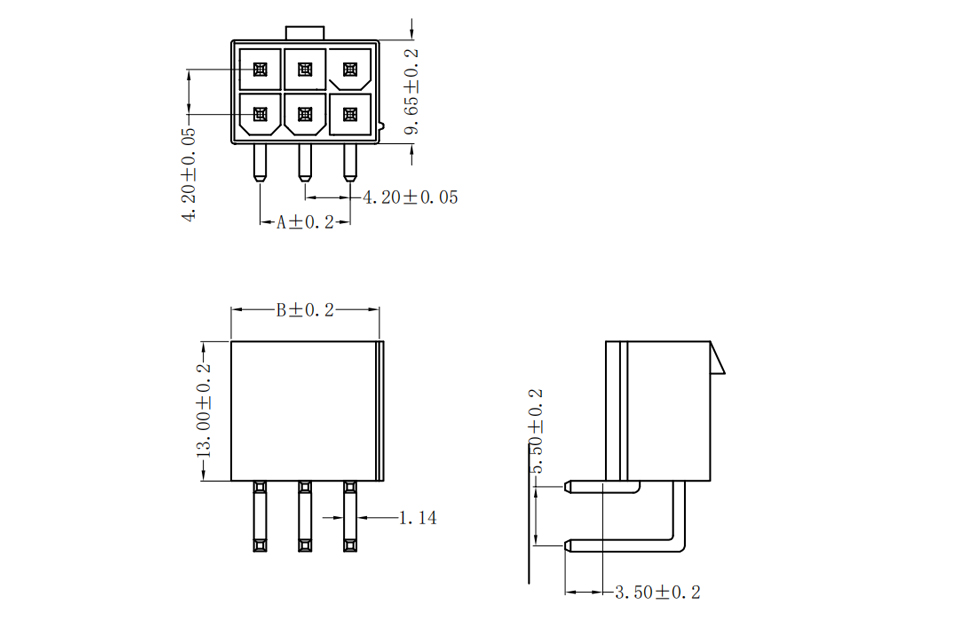

치수 회로도

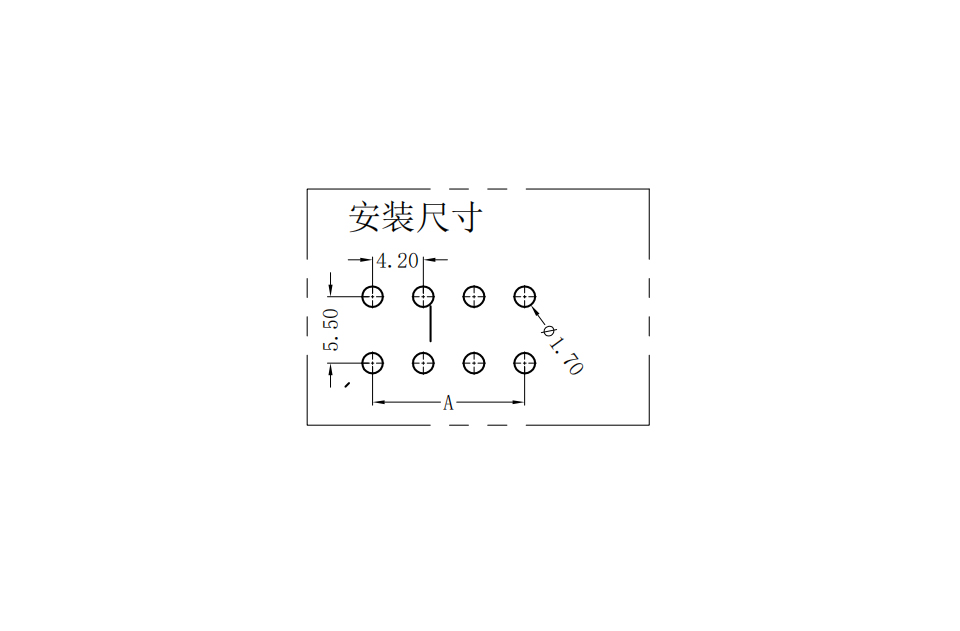

PCB 레이아웃
