핀 헤더 커넥터

CO-A005011-184 래치가 있는 2.54mm 피치 수직 SMT 핀 헤더

1. 톨 H0.001. 제품 표면은 깨끗하고 녹, 산화, 균열, 코어 결함, 버 및 기타 기계적 손상이 없습니다
2. 플라스틱 소재: 고온 내성 폴리에스터; 색상: 천연;
3. 금속 소재: 황동, 주석 도금;

묻기 PDF 다운로드
이전: CO-A010018-134 2.54mm 피치 직각 핀 커넥터다음: TS-Q024078-134 2.54mm 피치 스트레이트 핀 커넥터
기술 매개변수 사양 도면
접촉 번호 치수
 A B C
2  2.5  9.9  5.9
3  5.0  12.4  8.4
4  7.5  14.9  10.9
5  10.0  17.4  13.4
6  12.5  19.9  15.9
7 15.0  22.4  18.4
8  17.5  24.9  20.9
9  20.0  27.4  23.4
10  22.5  29.9  25.9
11  25.0  32.4  28.4
12  27.5  34.9  30.9
13 30.0  37.4  33.4
14 32.5  39.9  35.9
15 35.0  42.4  38.4
16  37.5  44.9  40.9
피치: 2.5mm
정격 전류:  3A AC,DC
정격 전압:  250V AC,DC
온도 범위:  -25°Cto +85°C
적용 가능한 전선:  AWG22#~30#
적용 가능한 PC 보드 두께:  1.6mm

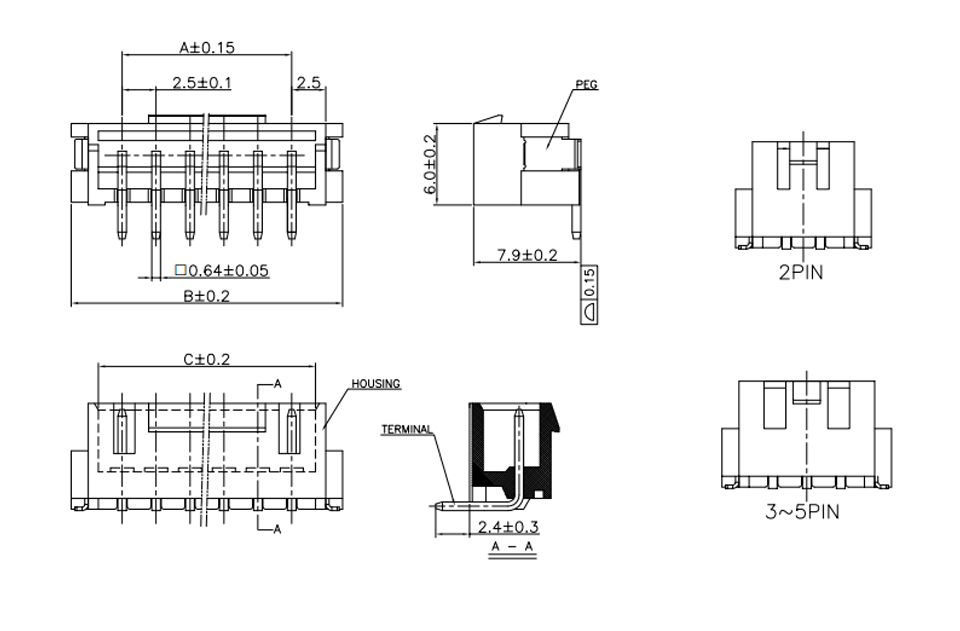

치수 회로도

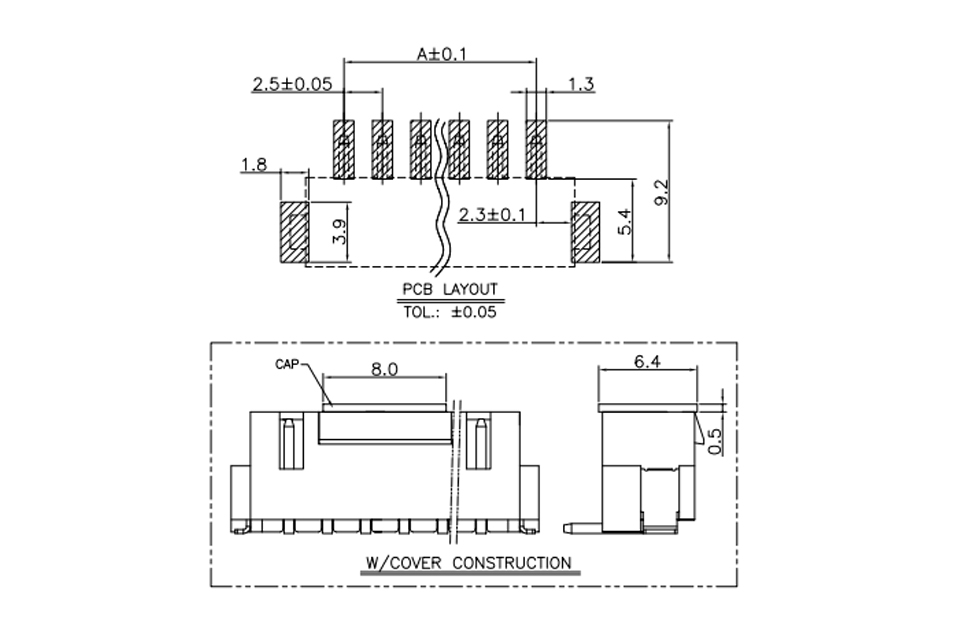

PCB 레이아웃
